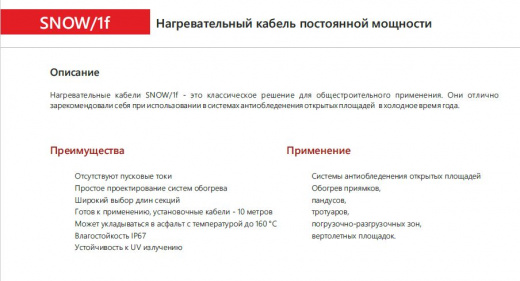

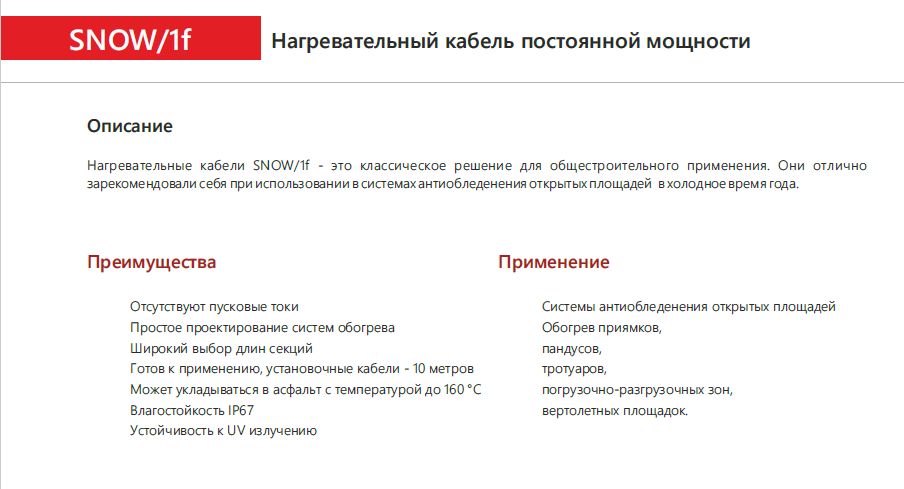

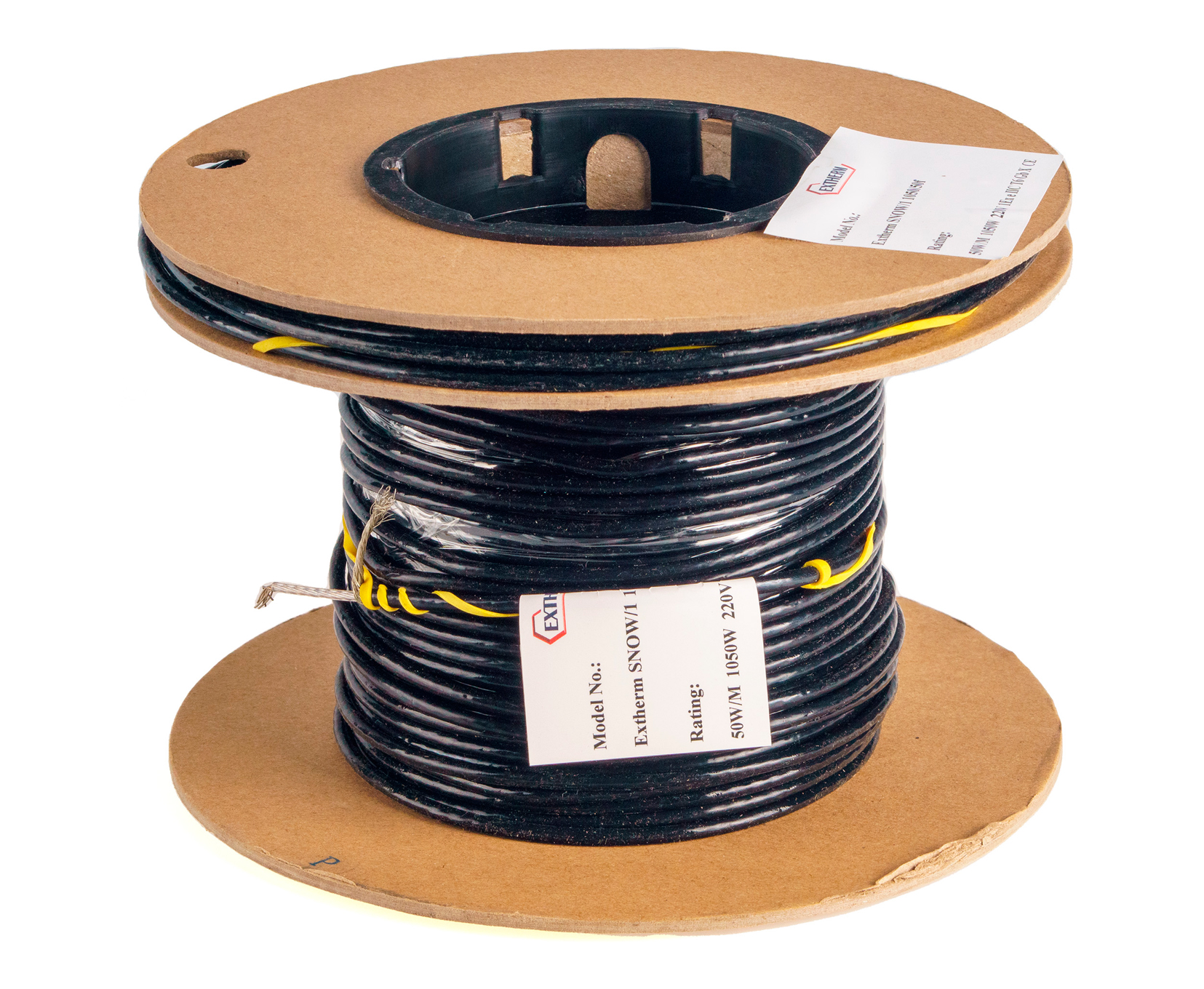

Нагревательные кабели SNOW/1f - это классическое решение для общестроительного применения. Они отлично зарекомендовали себя при использовании в системах антиобледенения открытых площадей в холодное время года.

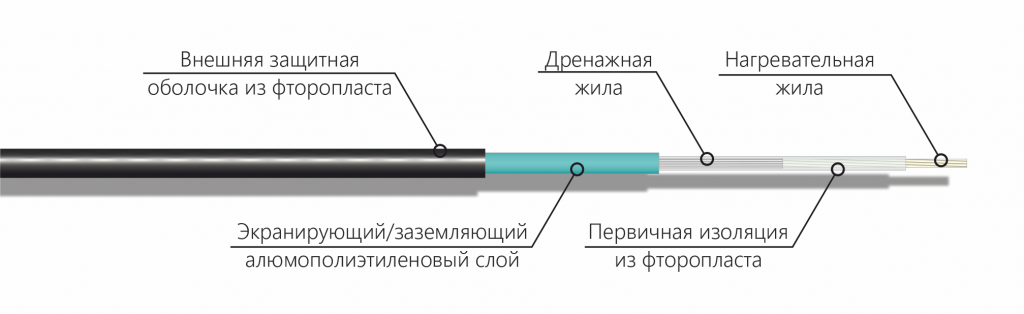

Конструкция кабеля
- Отсутствуют пусковые токи
- Простое проектирование систем обогрева
- Широкий выбор длин секций
- Готов к применению, установочные кабели - 10 метров
- Может укладываться в асфальт с температурой до 160°С
- Влагостойкость IP67
- Устойчивость к UV излучению
- Может использоваться во взрывоопасных зонах
- Системы антиобледенения открытых площадей
- Обогрев приямков,
- Обогрев пандусов
- Обогрев тротуаров,
- Обогрев погрузочно-разгрузочных зон,
- Обогрев вертолетных площадок.

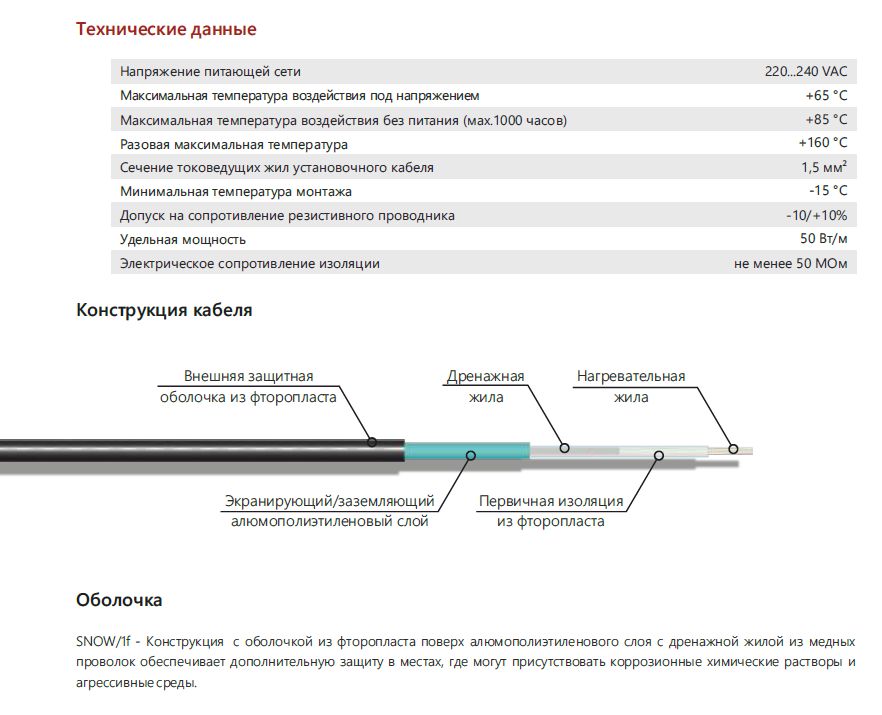

Технические данные:
| Напряжение питающей сети | 220...240 VAC |
| Максимальная температура воздействия под напряжением | +65°С |
| Максимальная температура воздействия без питания (мах.1000 часов) | +85°С |
| Разовая максимальная температура | +160°С |
| Сечение токоведущих жил установочного кабеля | 1,5 мм² |
| Минимальная температура монтажа | -15 °С |
| Допуск на сопротивление резистивного проводника | -10/+10% |
| Удельная мощность | 50 Вт/м |
| Электрическое сопротивление изоляции | не менее 50 МОм |
Оболочка:
SNOW/1f - Конструкция с оболочкой из фторопласта поверх алюмополиэтиленового слоя с дренажной жилой из медных проволок обеспечивает дополнительную защиту в местах, где могут присутствовать коррозионные химические растворы и агрессивные среды.

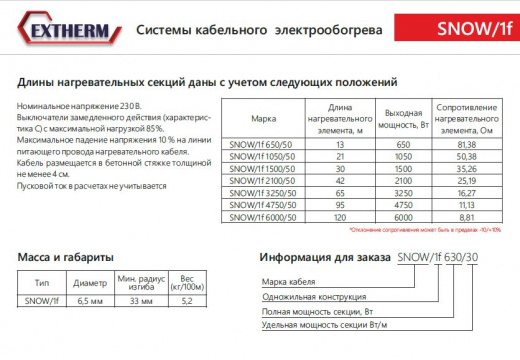

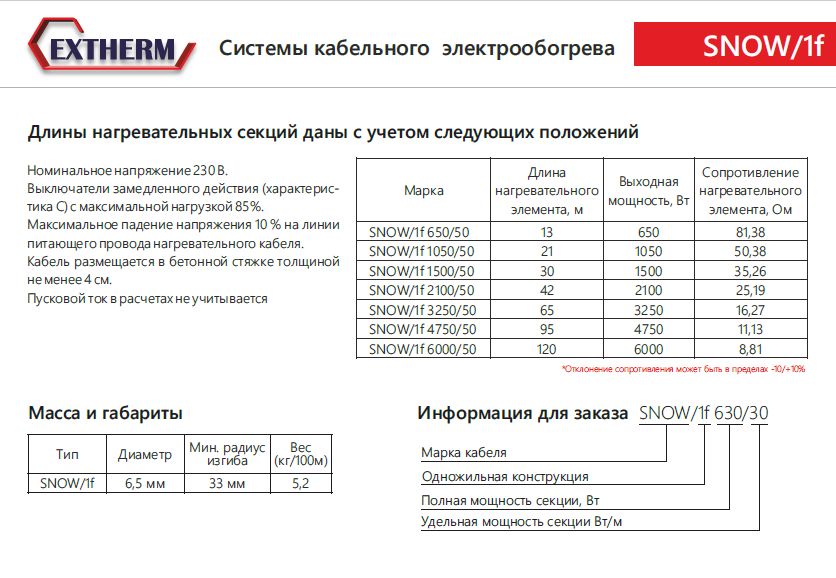

Длины нагревательных секций даны c учетом следующих положений:
Номинальное напряжение 230 В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10% на линии питающего провода нагревательного кабеля. Кабель размещается в бетонной стяжке толщиной не менее 4 см. Пусковой ток в расчетах не учитывается.
| Марка | Длина нагревательного элемента, м | Выходная мощность, Вт | Сопротивление нагревательного элемента, Ом |
| SNOW/1f 650/50 | 13 | 650 | 81,38 |
| SNOW/1f 1050/50 | 21 | 1050 | 50,38 |
| SNOW/1f 1500/50 | 30 | 1500 | 35,26 |
| SNOW/1f 2100/50 | 42 | 2100 | 25,19 |
| SNOW/1f 3250/50 | 65 | 3250 | 16,27 |
| SNOW/1f 4750/50 | 95 | 4750 | 11,13 |
| SNOW/1f 6000/50 | 120 | 6000 | 8,81 |
Масса и габариты
| Диаметр | Мин.радиус изгиба | Вес (кг/100м) |
| 6,5 мм | 33 мм | 5,2 |
Важно! При проектировании систем обогрева следует учитывать, что данные кабели резать нельзя, они не должны пересекаться сами с собой.
