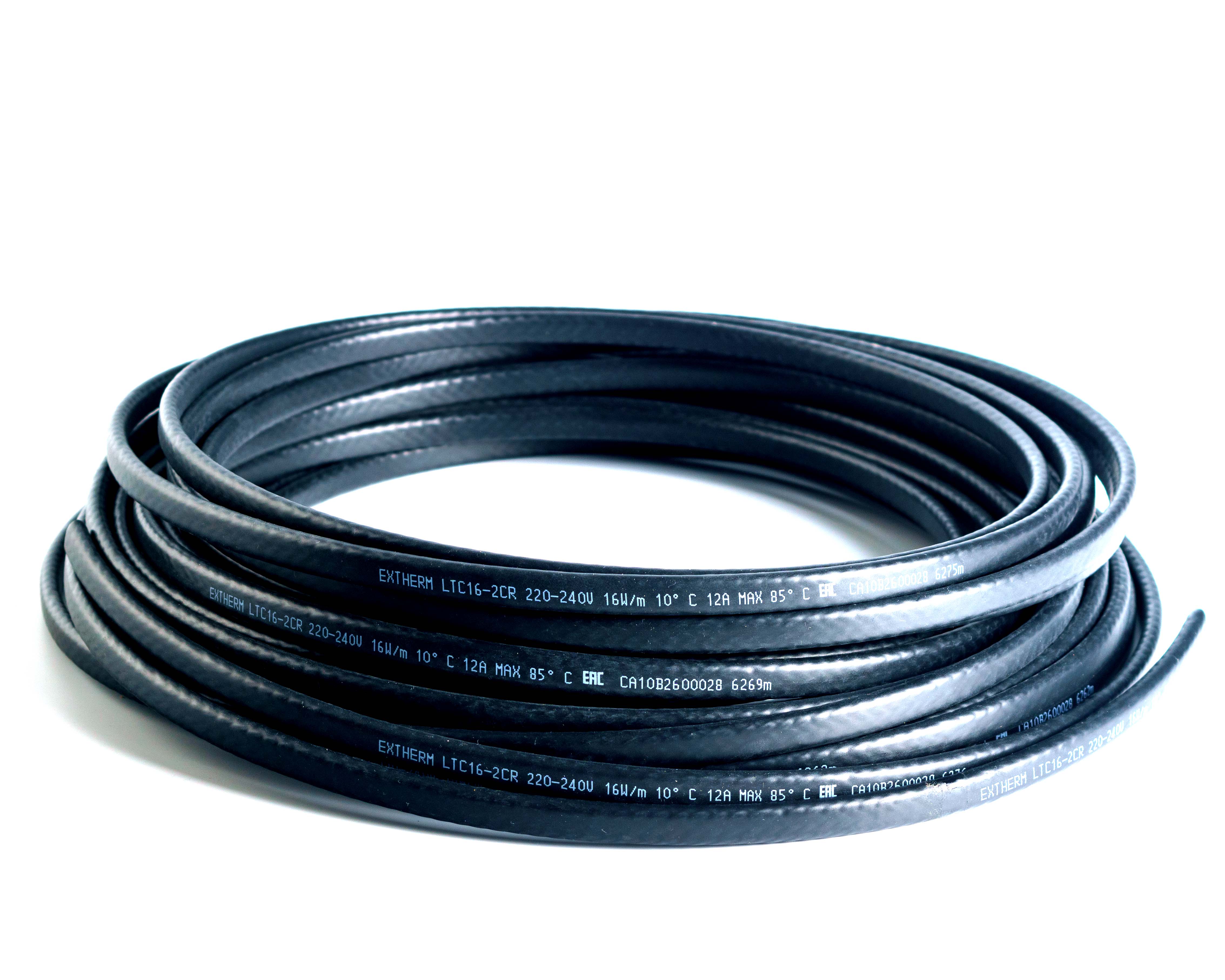

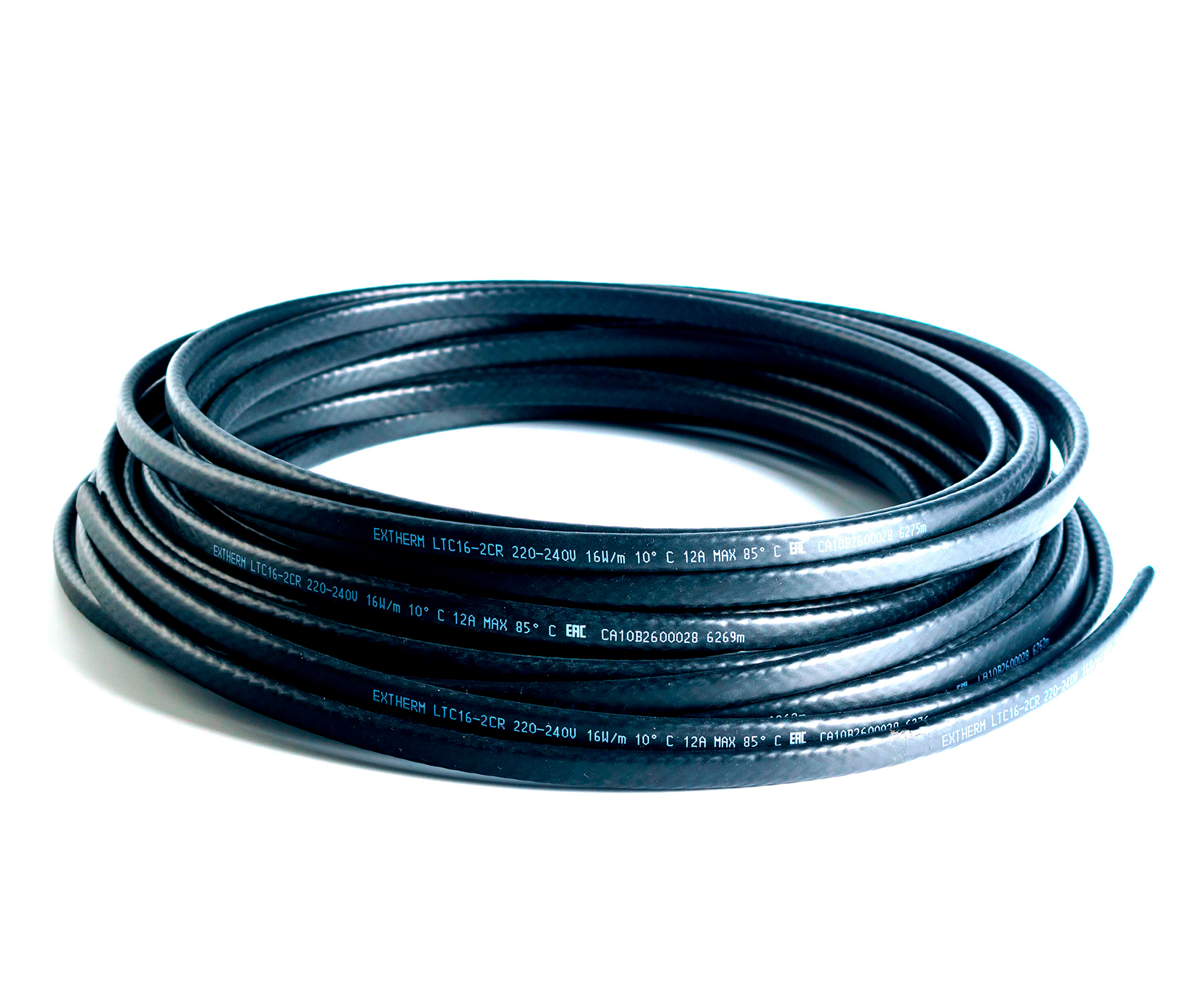

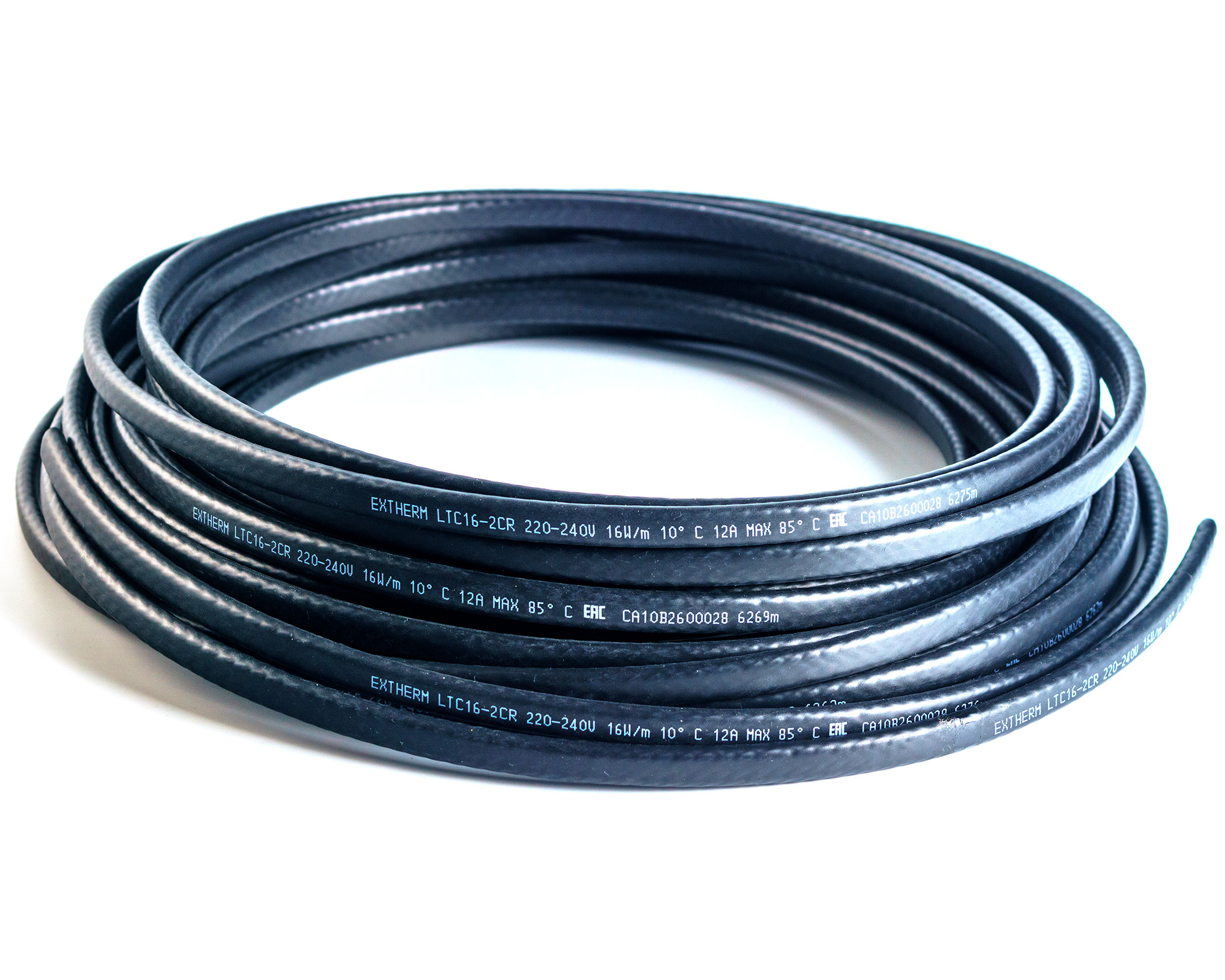

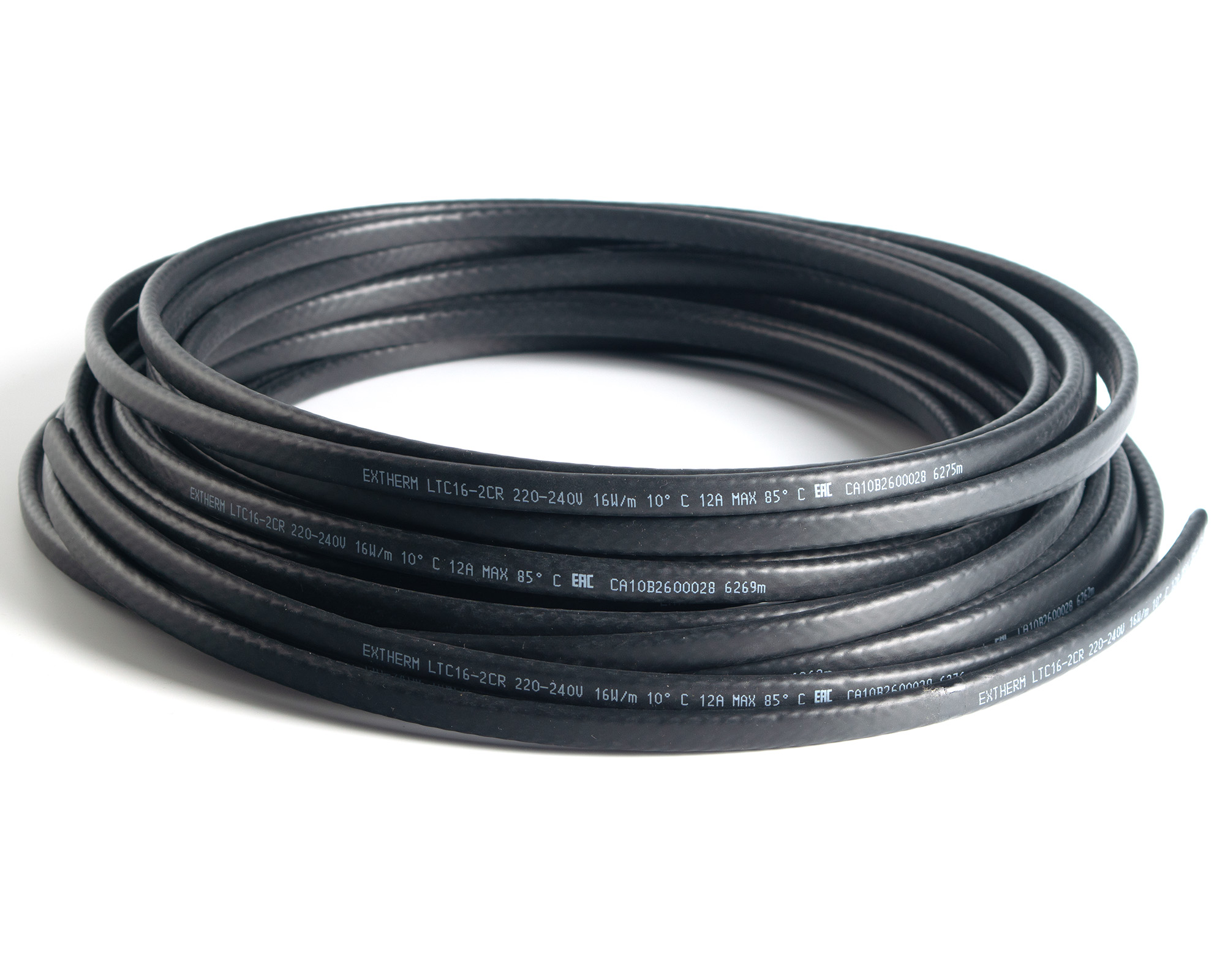

Саморегулирующийся отрезной кабель, применяется в системах защиты от промерзания и поддержания температуры трубопроводов в холодное время года.

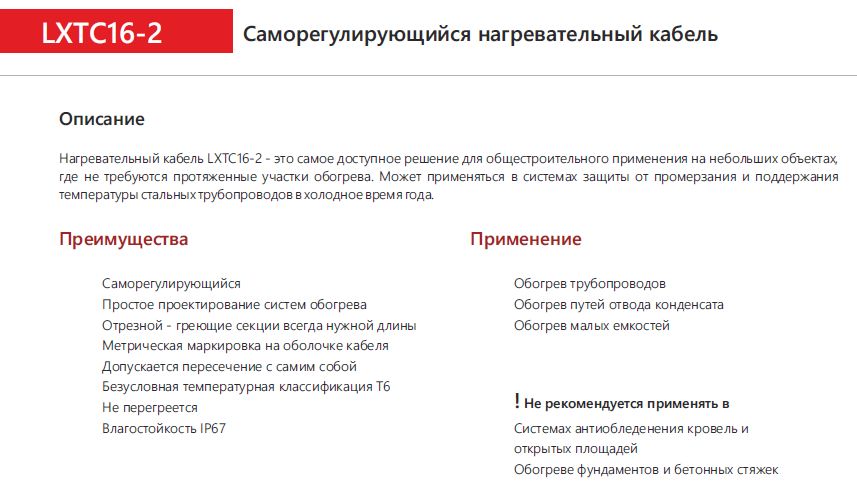

Нагревательные кабели LXTC - это самое простое решение для общестроительного применения на небольших объектах, где не требуются протяженные участки обогрева. Могут применяться в системах антиобледенения водосточных систем кровель зданий и сооружений, а также в системах защиты от промерзания и поддержания температуры трубопроводов в холодное время года.

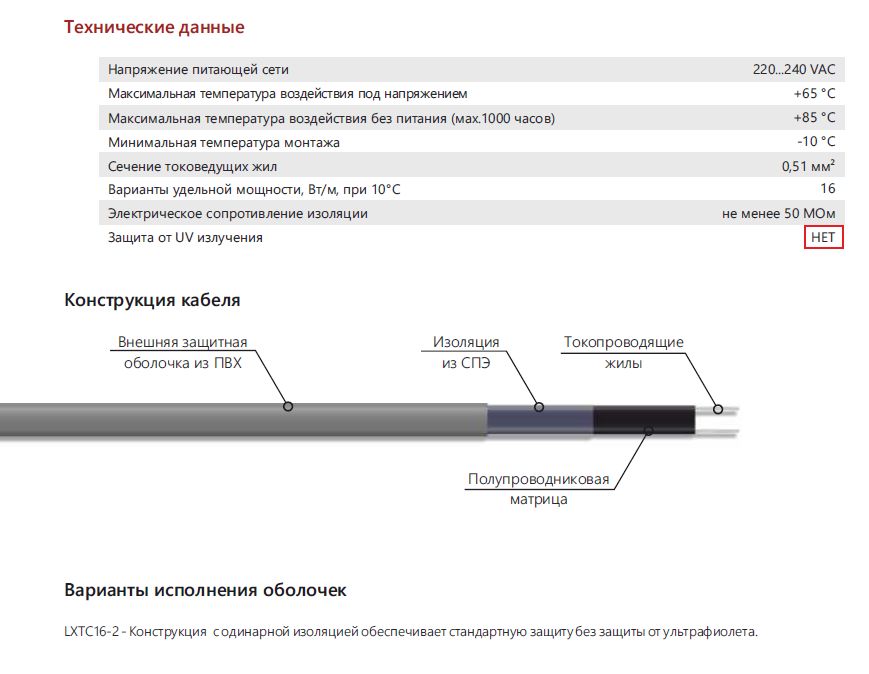

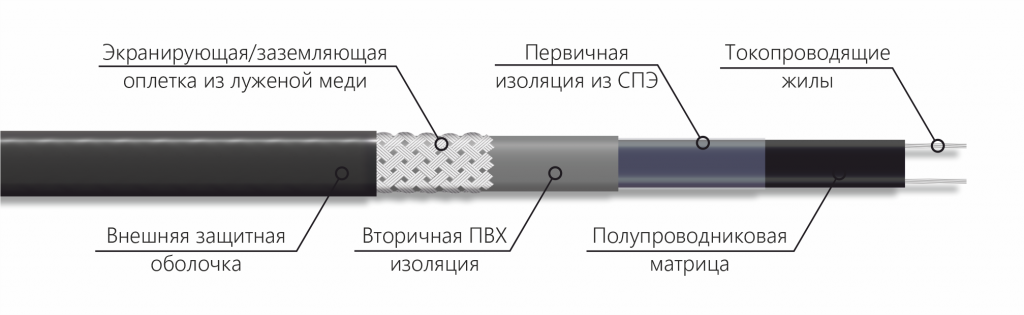

Конструкция кабеля
Преимущества:
- Саморегулирующийся
- Простое проектирование систем обогрева
- Отрезной - греющие секции всегда нужной длины
- Метрическая маркировка на оболочке кабеля
- Допускается пересечение с самим собой
- Безусловная температурная классификация T6
- Не перегреется
- Влагостойкость IP67
- Устойчивый к UV излучению
Применение:
- Системы антиобледенения кровель
- Обогрев трубопроводов
- Обогрев путей отвода конденсата
- Обогрев емкостей
- Обогрев небольших резервуаров
! Не рекомендуется применять в системах антиобледенения открытых площадей, обогреве фундаментов и бетонных стяжек.
Технические данные:
| Напряжение питающей сети | 220...240 VAC |
| Максимальная температура воздействия под напряжением | +65°С |
| Максимальная температура воздействия без питания (мах.1000 часов) | +85°С |
| Минимальная температура монтажа | -10°С |
| Сечение токоведущих жил | 0,51 мм² |
| Варианты удельной мощности, Вт/м, при 10 ° С | 16, 30 |
| Электрическое сопротивление изоляции | не менее 50 МОм |
| Максимальное сопротивление экранирующей/заземляющей оплетки не более | 18 Ом/км |
Оболочка:

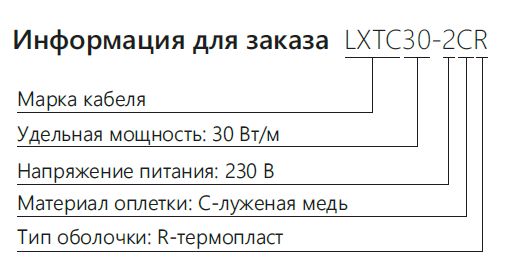

LXTC...-2CR - Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок обеспечивает дополнительную защиту и может использоваться в системах, содержащих слабые растворы неорганических веществ.

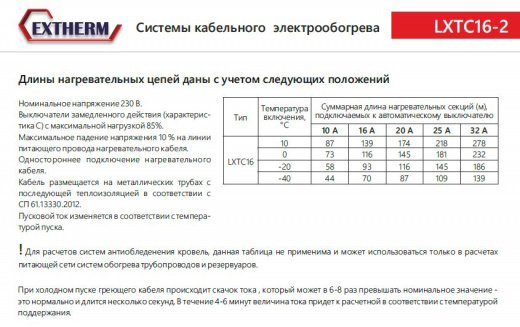

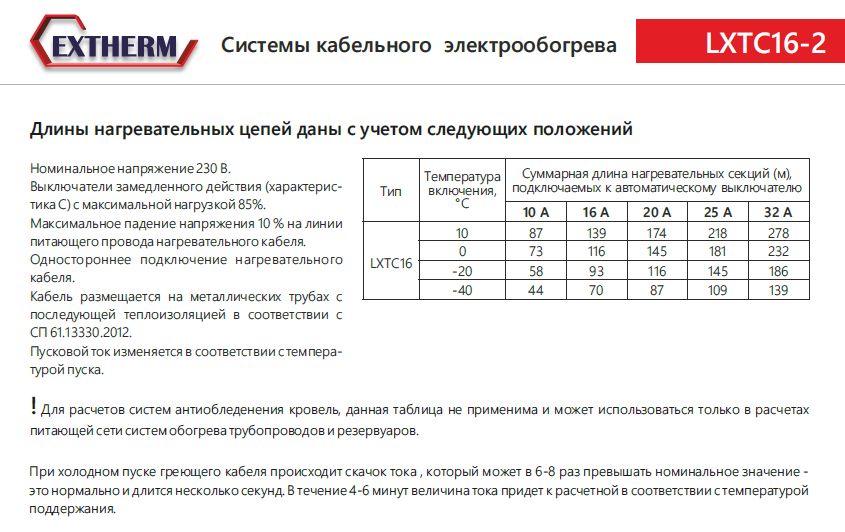

Длины нагревательных цепей даны c учетом следующих положений:
Номинальное напряжение 230 В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10 % на линии питающего провода нагревательного кабеля. Одностороннее подключение нагревательного кабеля. Кабель размещается на металлических трубах с последующей теплоизоляцией в соответствии с СП 61.13330.2012. Пусковой ток изменяется в соответствии с температурой пуска.
!Для расчетов систем антиобледенения кровель, данная таблица не применима и может использоваться только в расчетах питающей сети систем обогрева трубопроводов и резервуаров. При холодном пуске греющего кабеля происходит скачок тока , который может в 6-8 раз превышать номинальное значение - это нормально и длится несколько секунд. В течение 4-6 минут величина тока придет к расчетной в соответствии с температурой поддержания.
| Тип |
Температура включения, °C |
Суммарная длина нагревательных секций (м), подключаемых к автоматическому выключателю | ||||
| 10А | 16А | 20А | 25А | 32А | ||
| LXTC16 | 10 | 87 | 139 | 174 | 218 | 278 |
| 0 | 73 | 116 | 145 | 181 | 232 | |
| -20 | 58 | 93 | 116 | 145 | 186 | |
| -40 | 44 | 70 | 87 | 109 | 139 | |
|
LXTC30 |
10 | 54 | 87 | 109 | 136 | 174 |
| 0 | 46 | 73 | 92 | 114 | 147 | |
| -20 | 31 | 50 | 62 | 78 | 99 | |
| -40 | 26 | 41 | 51 | 64 | 82 | |

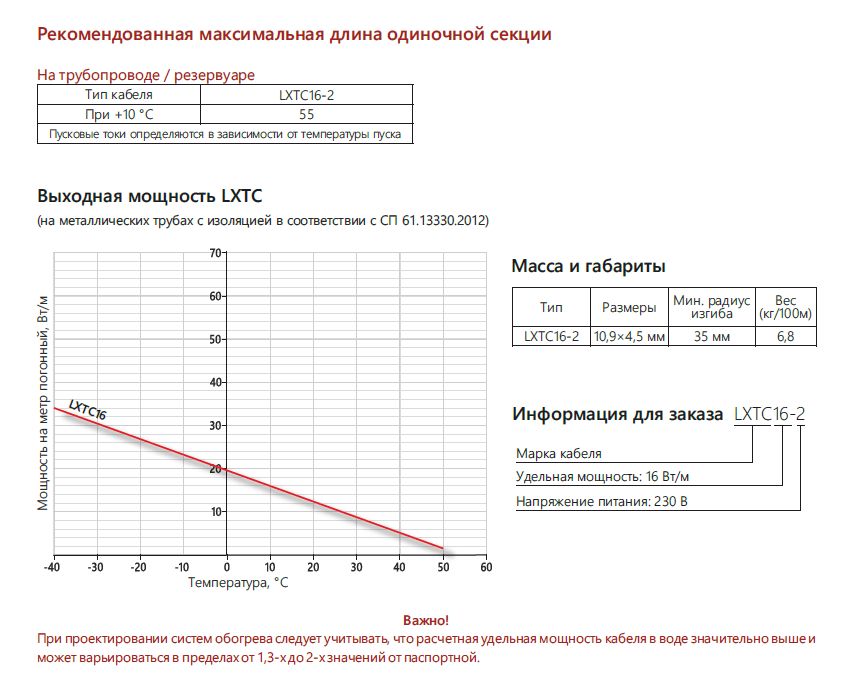

На трубопроводе / резервуаре
| Тип кабеля | LXTC16 | LXTC30 |
| При +10°C | 55 | 30 |
| Пусковые токи определяются в зависимости от температуры пуска | ||
| Тип кабеля | LXTC16 | LXTC30 |
| При 0°C | 36 | 24 |
| Пусковой ток | 0,2А/м | 0,35А/м |

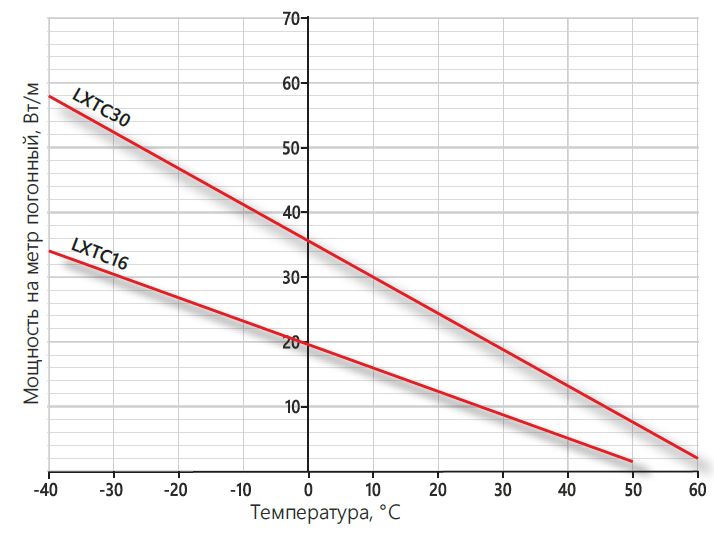

Выходная мощность LXTC
(на металлических трубах с изоляцией в соответствии с СП 61.13330.2012)
Масса и габариты
| Размеры | Мин.радиус изгиба | Вес (кг/100м) |
| 10,9х5,9 мм | 50 мм | 10,3 |
Важно! При проектировании систем антиобледенения кровель следует учитывать, что расчетная удельная мощность кабеля в талой воде значительно выше и может варьироваться в пределах от 1,3-х до 2-х значений от паспортной.
