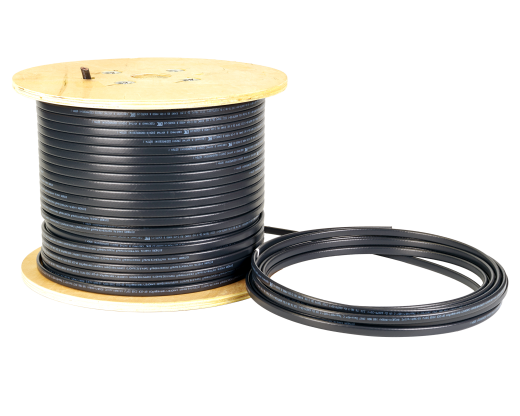

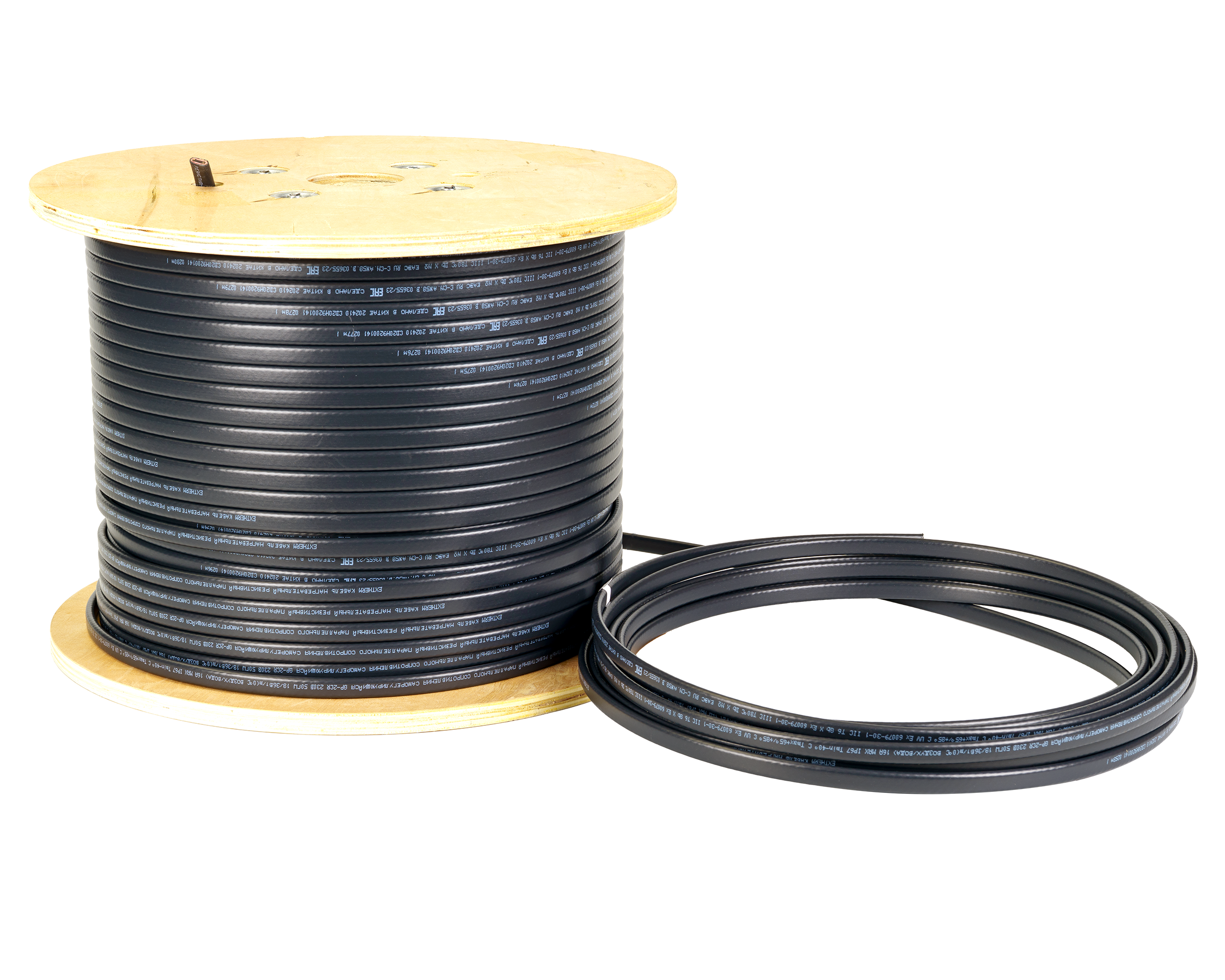

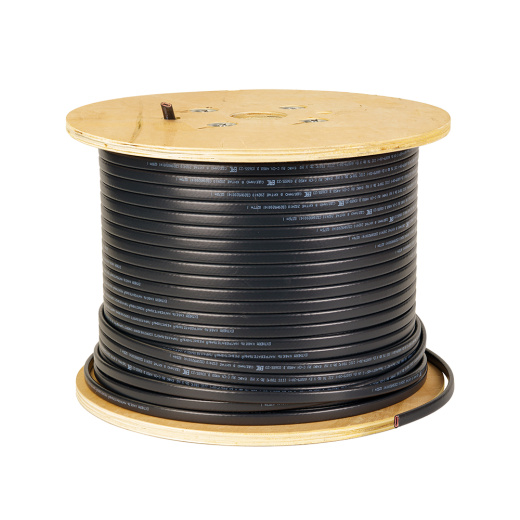

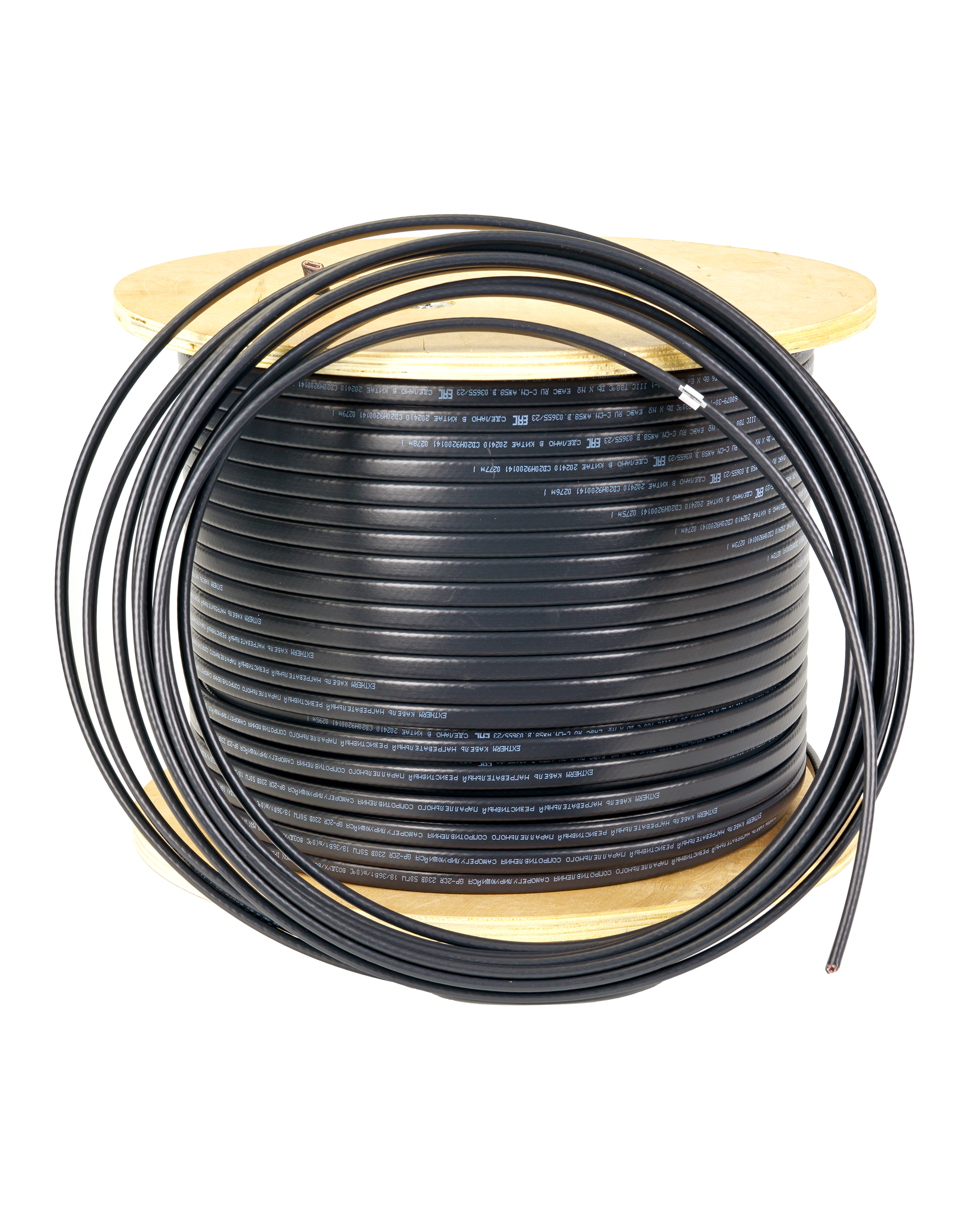

Саморегулирующийся отрезной кабель, применяется в системах антиобледенения кровли и обогреве дренажных систем.

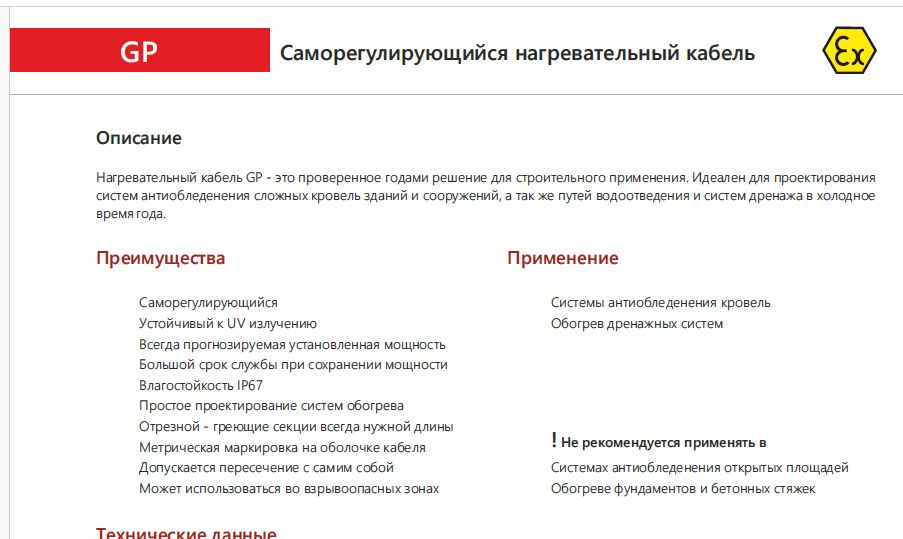

Нагревательный кабель GP - это проверенное годами решение для строительного применения. Идеален для проектирования систем антиобледенения сложных кровель зданий и сооружений, а так же путей водоотведения и систем дренажа в холодное время года.

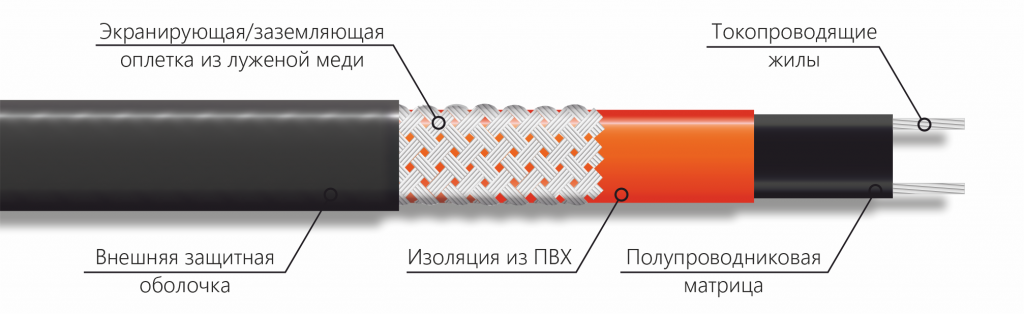

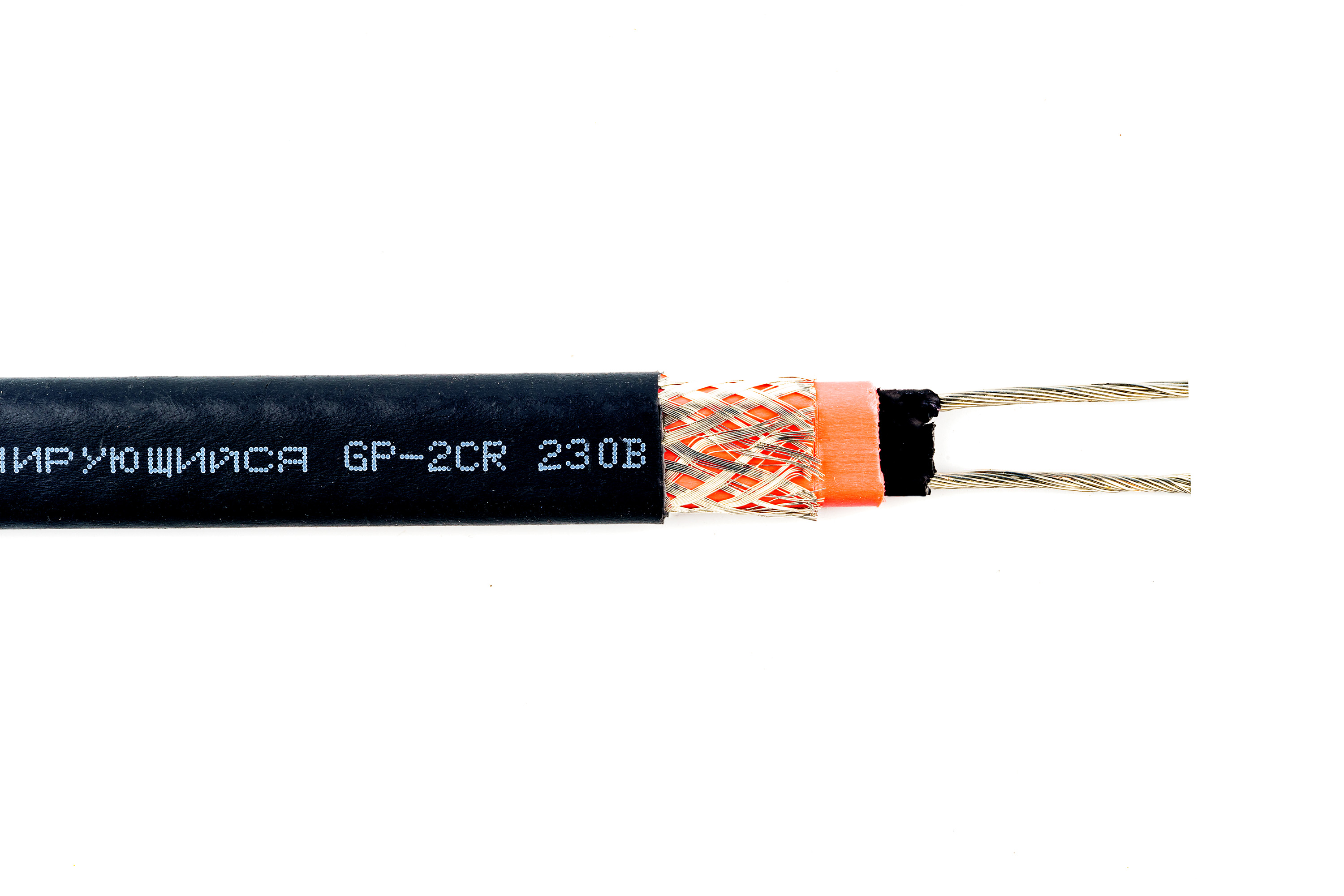

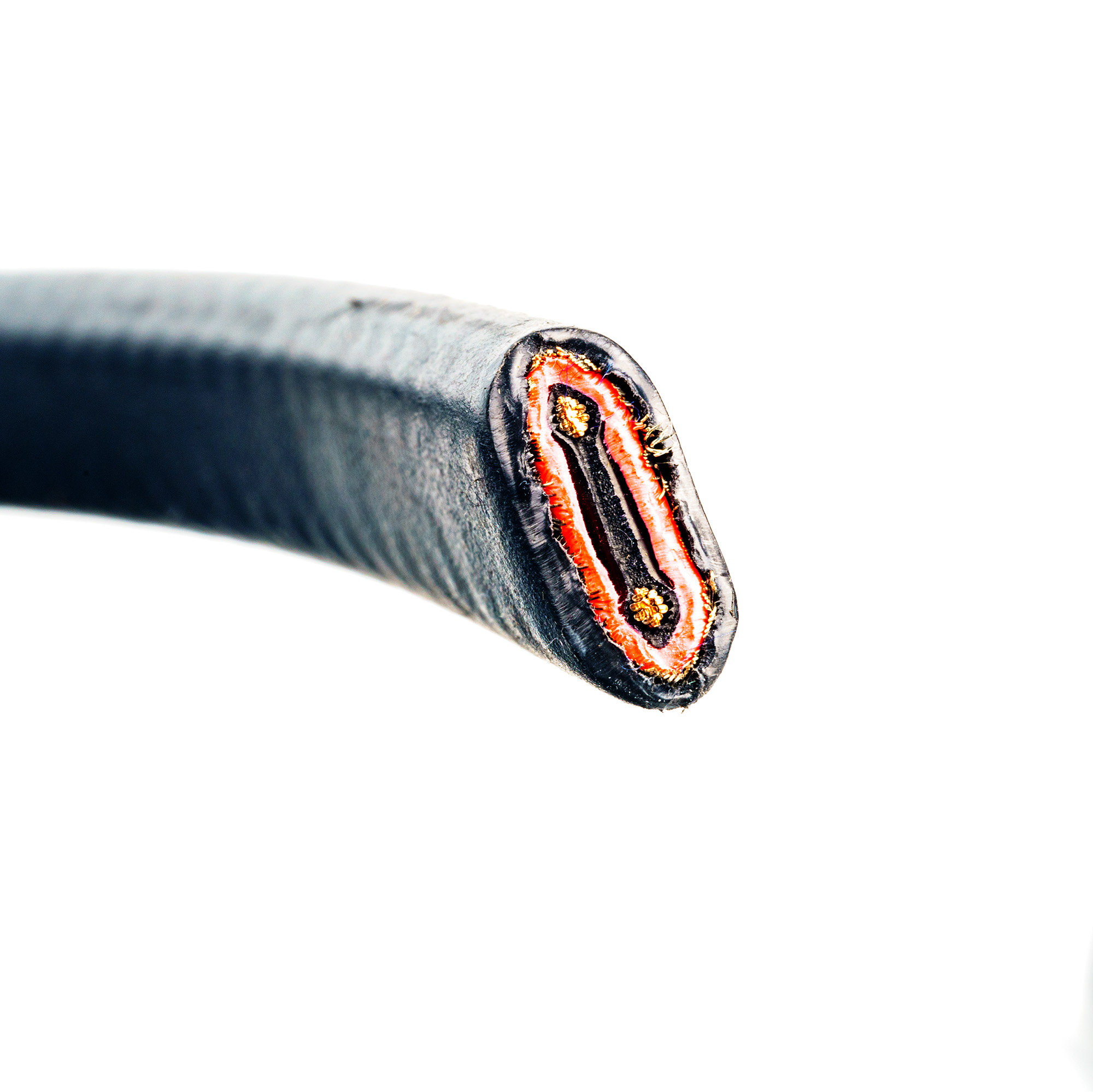

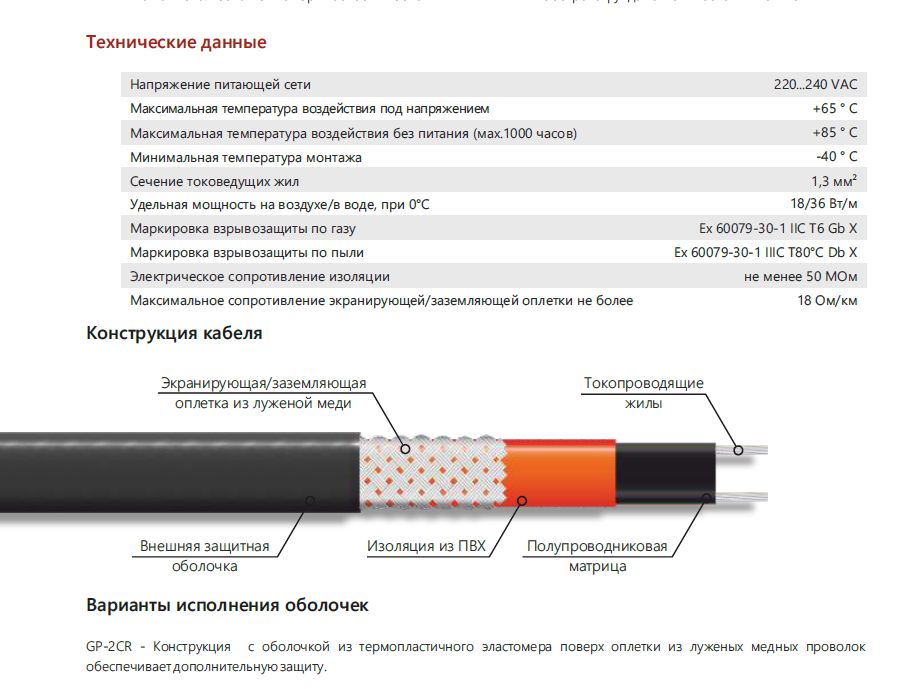

Конструкция кабеля
Преимущества:
- Саморегулирующийся
- Устойчивый к UV излучению
- Всегда прогнозируемая установленная мощность
- Большой срок службы при сохранении мощности
- Влагостойкость IP 67
- Простое проектирование систем обогрева
- Отрезной - греющие секции всегда нужной длины

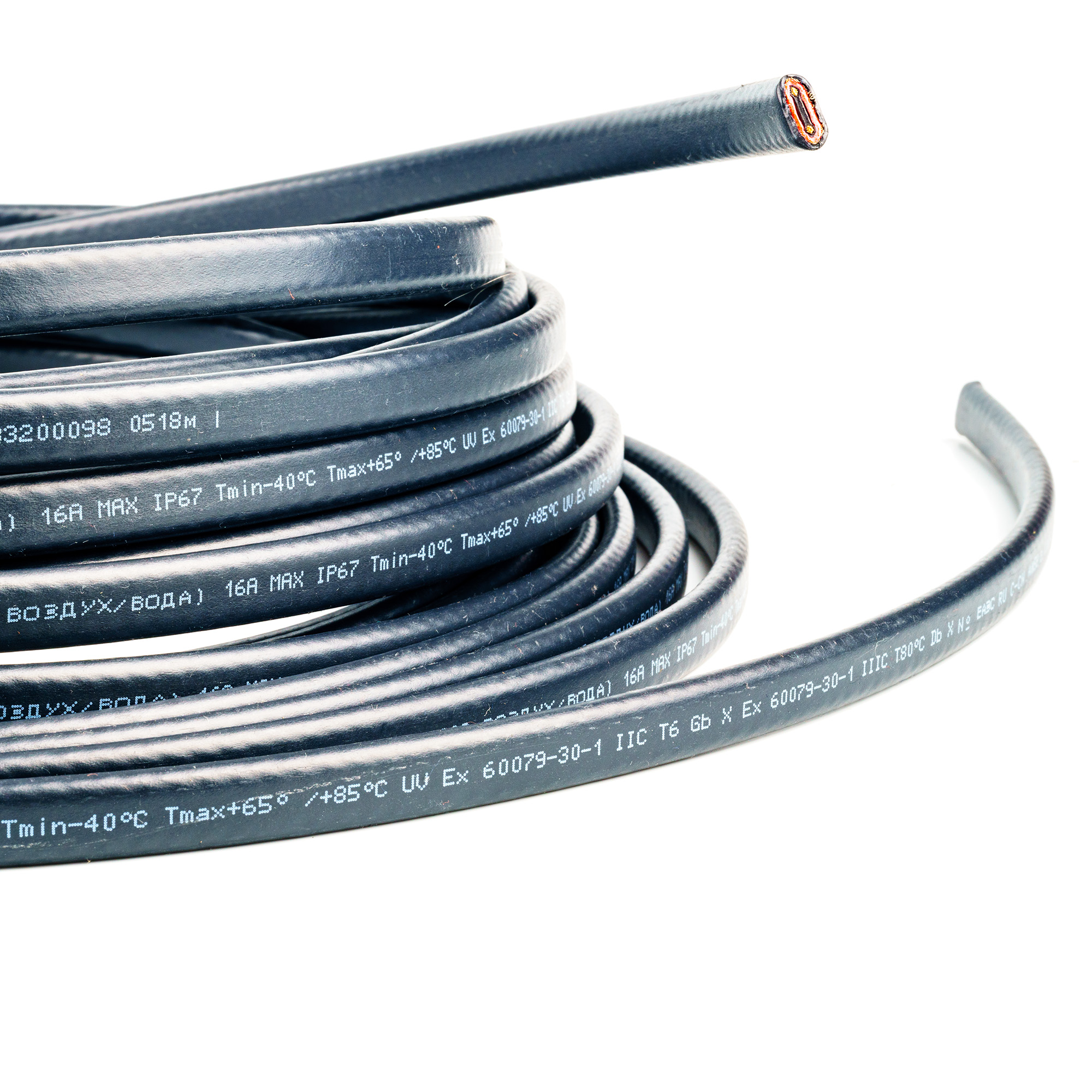

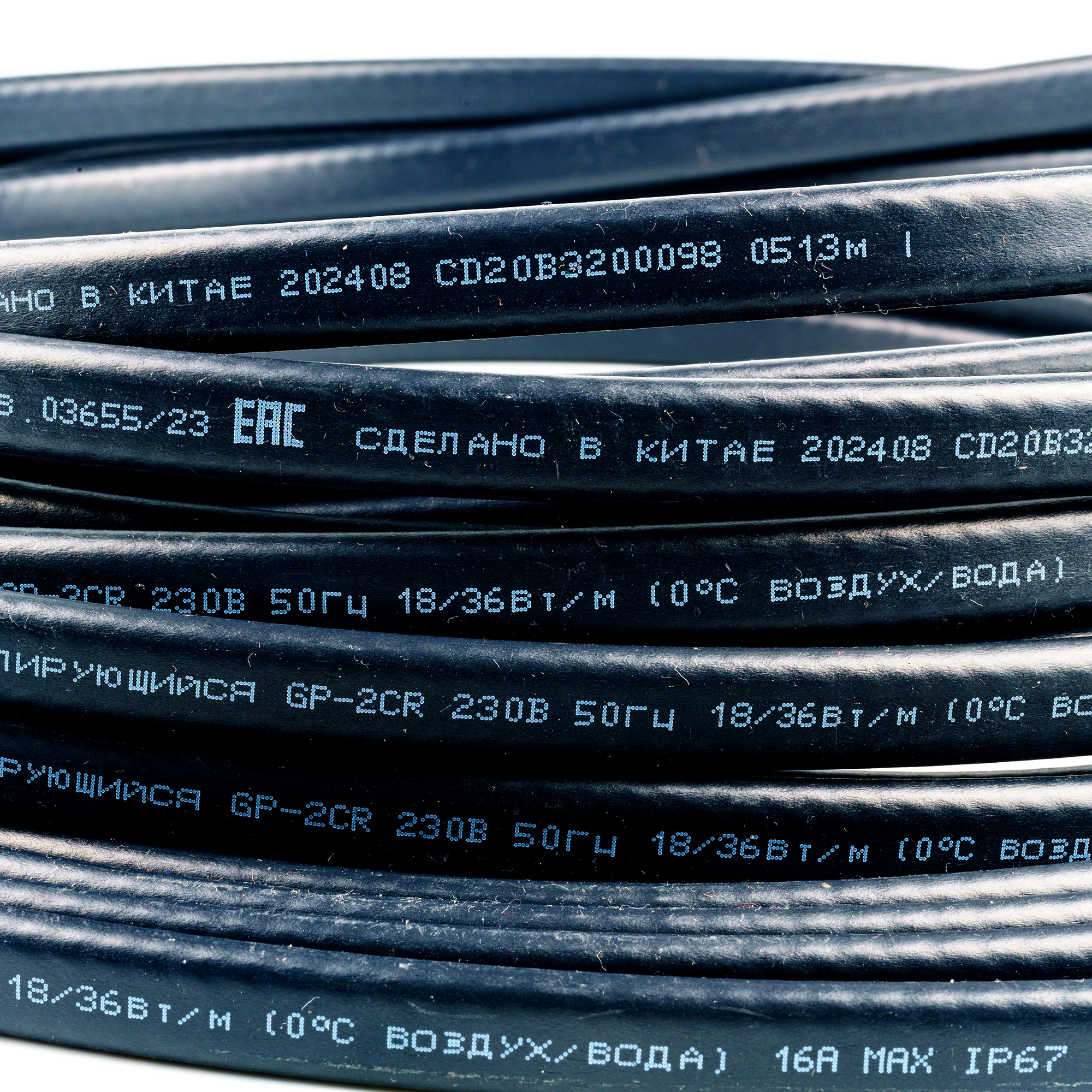

- Метрическая маркировка на оболочке кабеля
- Допускается пересечение с самим собой
- Может использоваться во взрывоопасных зонах
Применение:
- Системы антиобледенения кровель
- Обогрев дренажных систем
Технические данные:
| Напряжение питающей сети | 220...240 VAC |
| Максимальная температура воздействия под напряжением | +65°С |
| Максимальная температура воздействия без питания (мах.1000 часов) | +85°С |
| Минимальная температура монтажа | -40°С |
| Сечение токоведущих жил | 1,3 мм² |
| Удельная мощность на воздухе/в воде,при 0° С | 18/36 Вт/м |
| Маркировка взрывозащиты по газу | Ex 60079-30-1 IIC T6 Gb X |
| Маркировка взрывозащиты по пыли |
Ex 60079-30-1 IIIC T80°С Db X |
| Электрическое сопротивление изоляции | не менее 50 МОм |
| Максимальное сопротивление экранирующей/заземляющей оплетки не более | 18 Ом/км |
Оболочка:

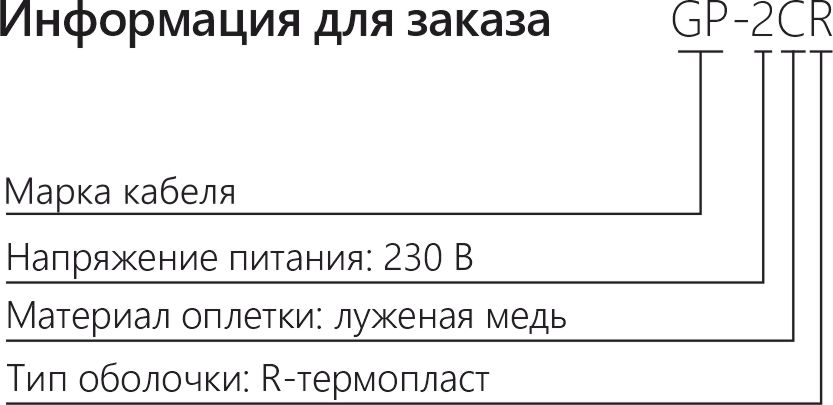

GP-2CR - Конструкция с оболочкой из термопластичного эластомера поверх оплетки из луженых медных проволок обеспечивает дополнительную защиту.

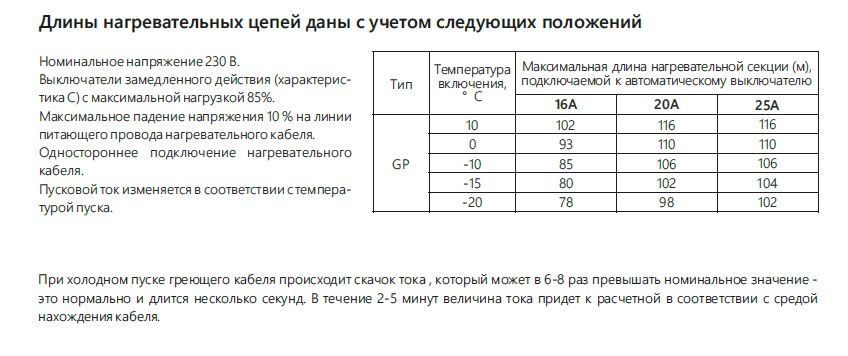

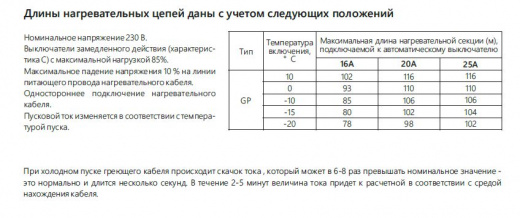

Длины нагревательных цепей даны c учетом следующих положений
Номинальное напряжение 230 В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10 % на линии питающего провода нагревательного кабеля. Одностороннее подключение нагревательного кабеля.
Пусковой ток изменяется в соответствии с температурой пуска. При холодном пуске греющего кабеля происходит скачок тока , который может в 6-8 раз превышать номинальное значение - это нормально и длится несколько секунд. В течении 2-5 минут величина тока придет к расчетной в соответствии со средой нахождения кабеля.
| Тип |
Температура включения, °C |
Максимальная длина нагревательной секции (м), подключаемой к автоматическому выключателю | ||||
| 16А | 20А | 25А | ||||
| GP | 10 | 102 | 116 | 116 | ||
| 0 | 93 | 110 | 110 | |||
| -10 | 85 | 106 | 106 | |||
| -15 | 80 | 102 | 104 | |||
| -20 | 78 | 98 | 102 | |||

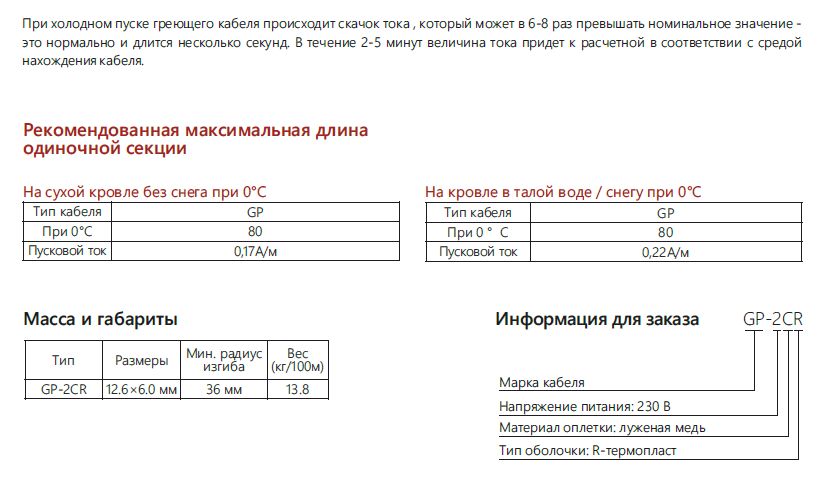

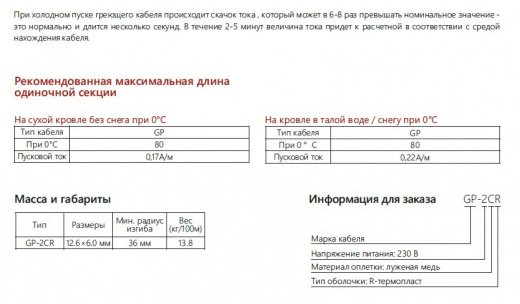

Рекомендованная максимальная длина одиночной секции:
| Тип кабеля | GP |
| При +0°C | 80 |
| Пусковой ток | 0,17А/м |
| Тип кабеля | GP |
| При 0°C | 80 |
| Пусковой ток | 0,22А/м |
Масса и габариты
| Размеры | Мин.радиус изгиба | Вес (кг/100м) |
| 12.6×6.0 мм | 36 мм | 13.8 |
