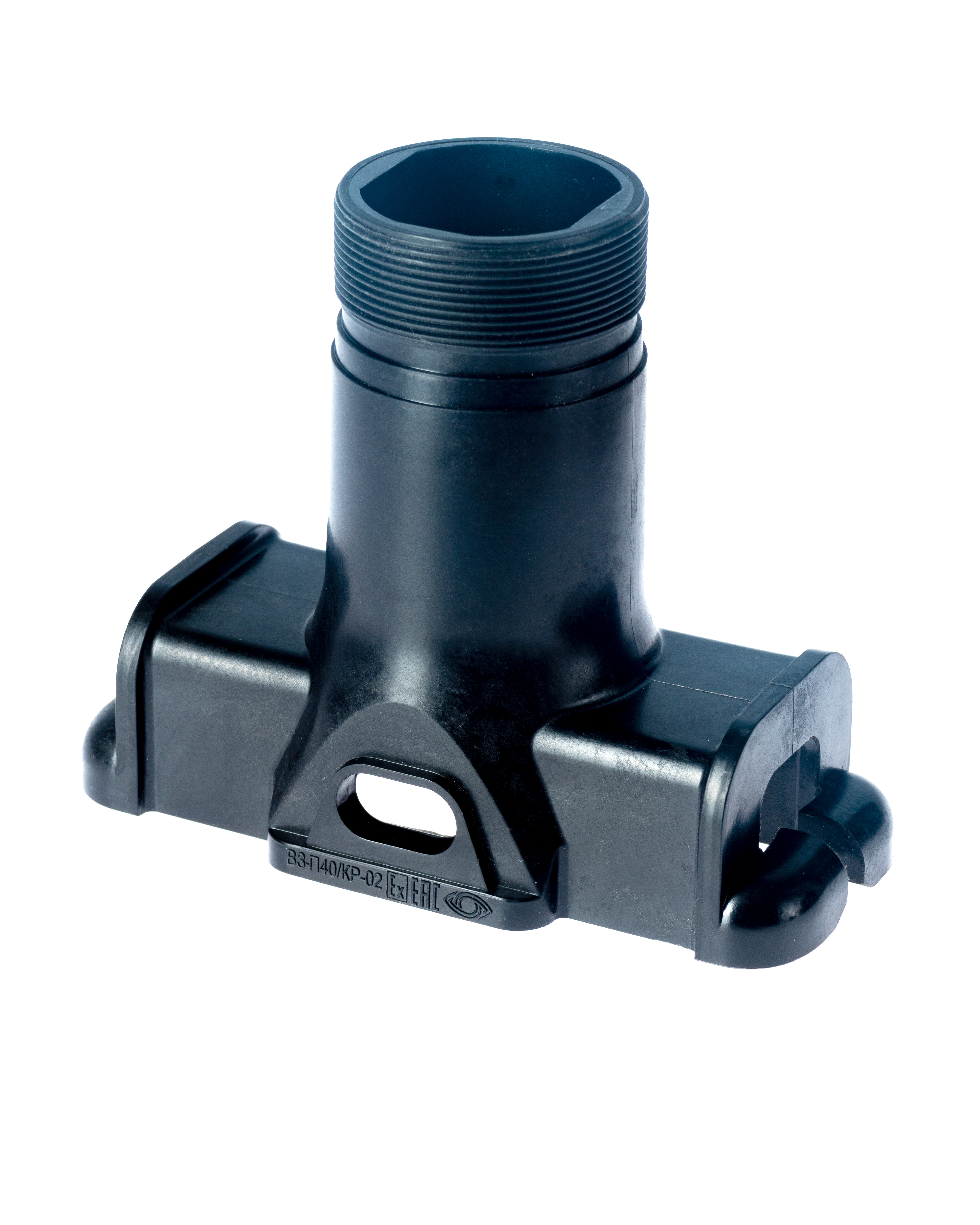

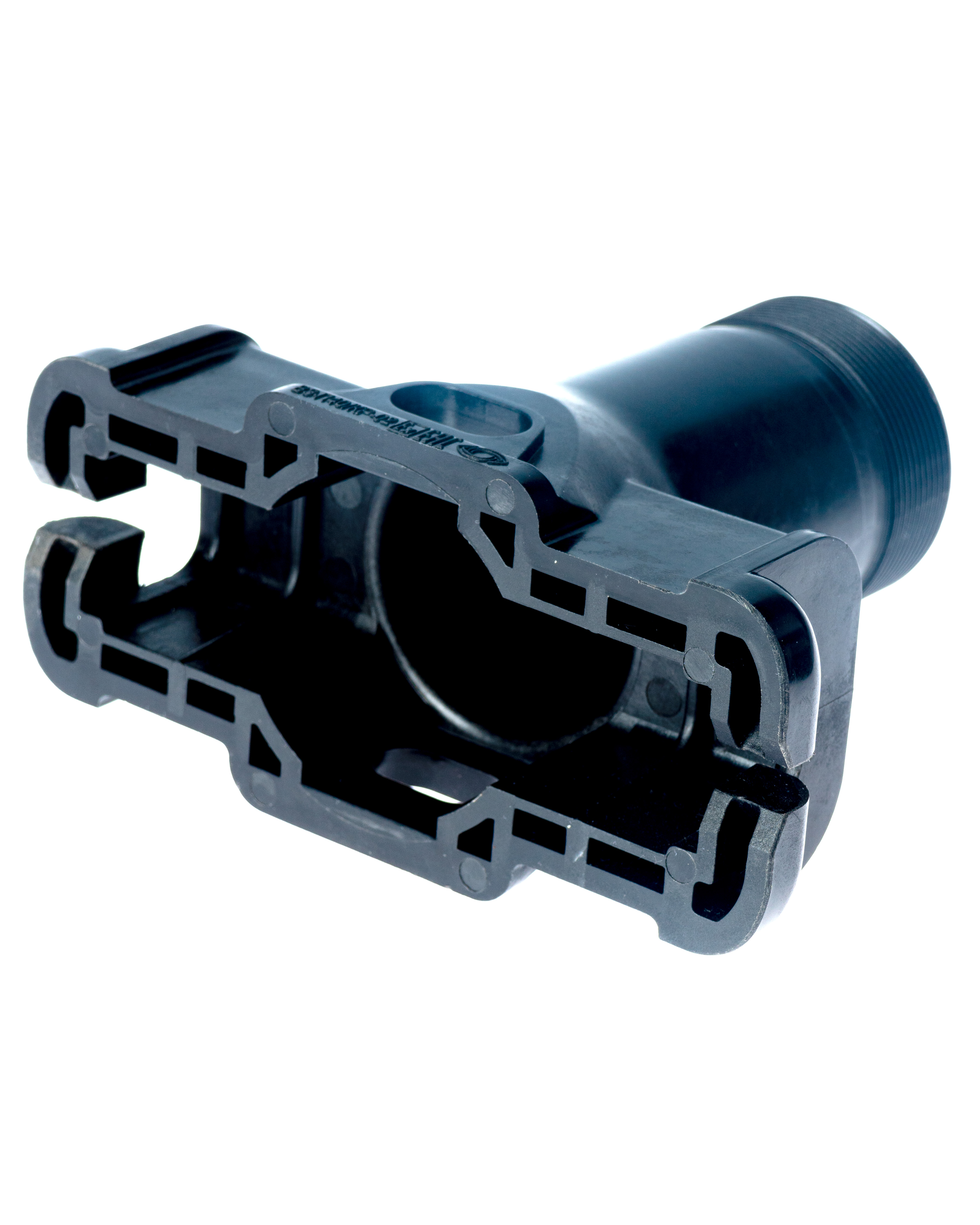

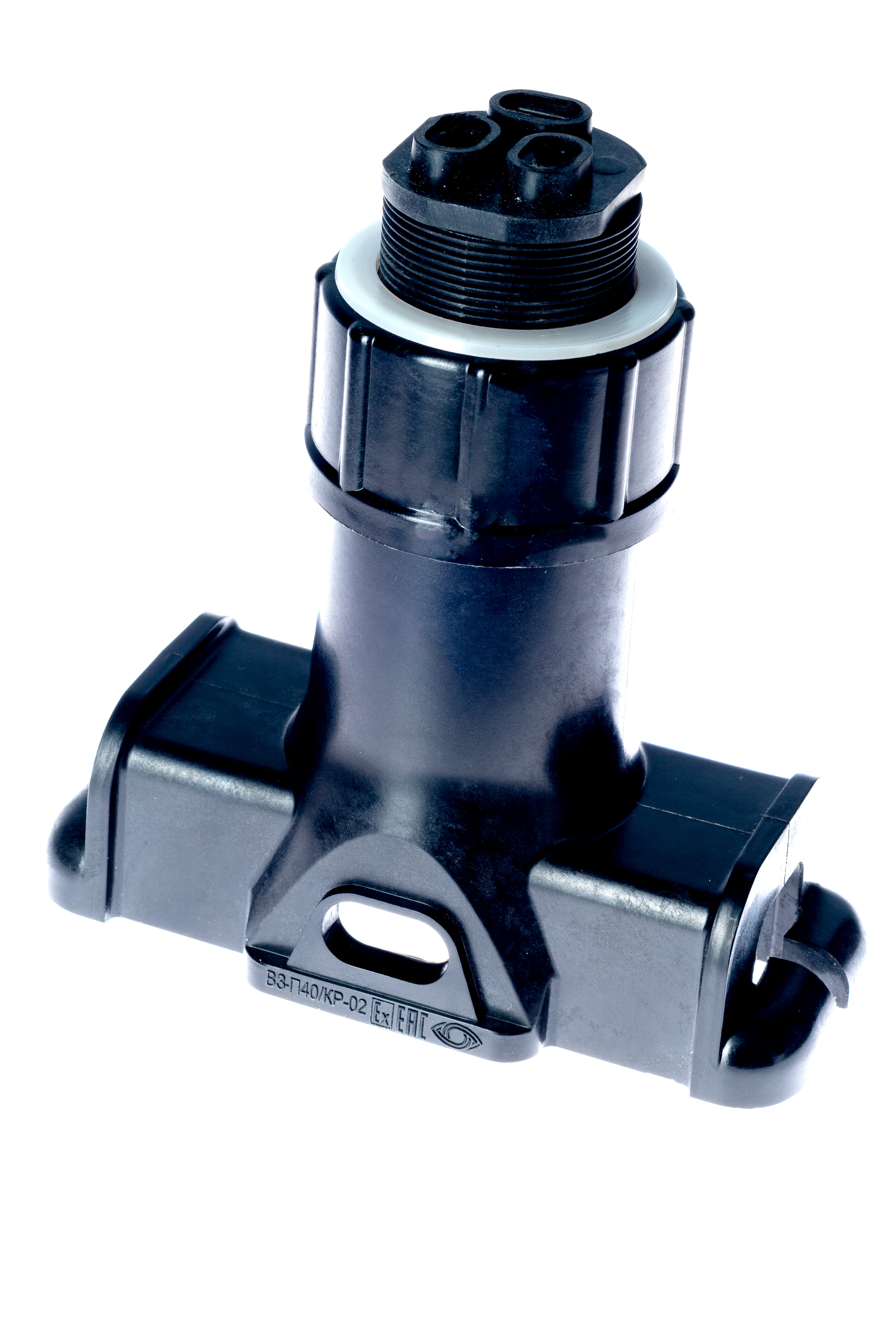

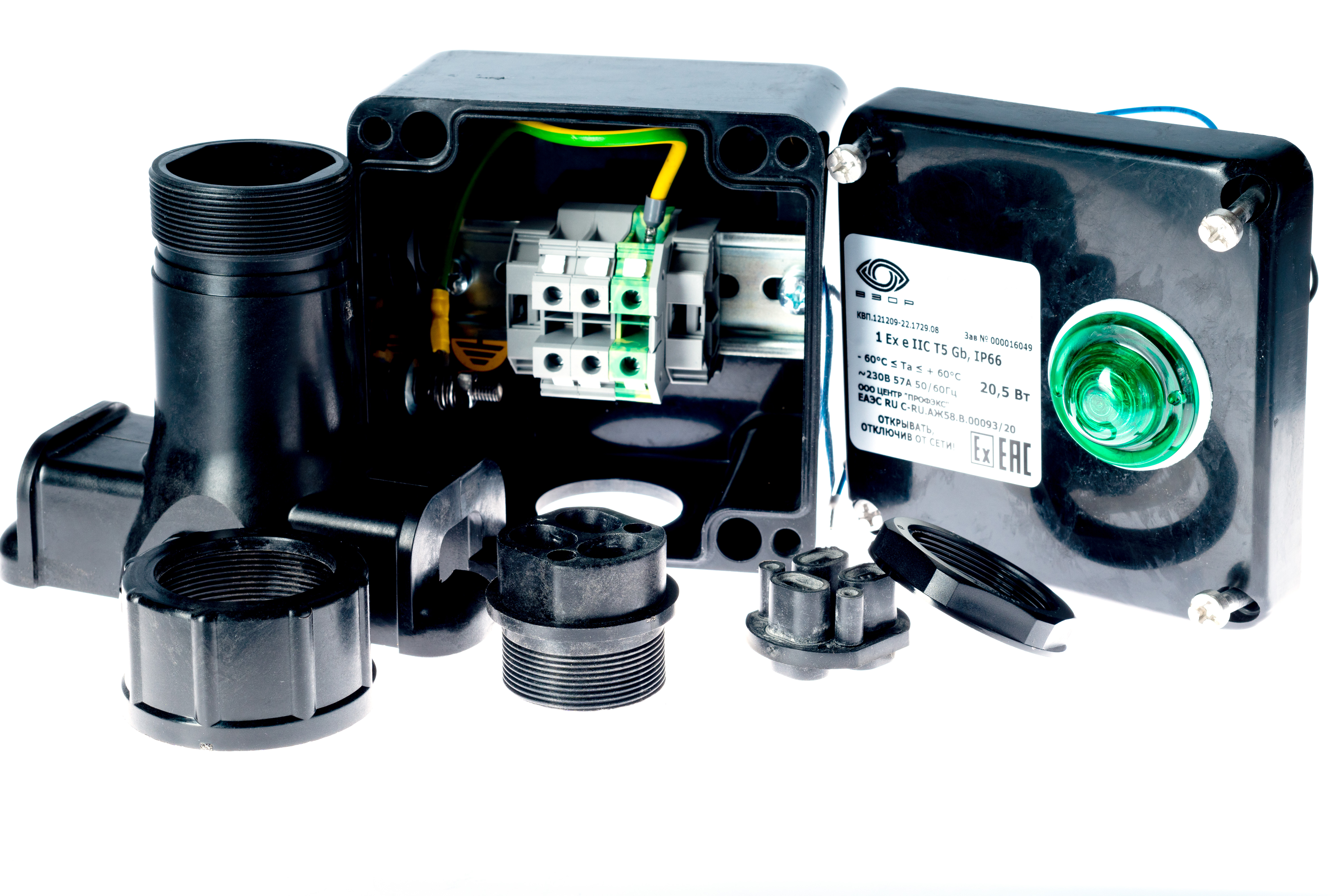

Коробка клеммная взрывозащищенная с индикацией питания КВП на пластиковой опоре. Для подключения или концевой заделки нагревательной секции, 1 отверстие под М25, клеммная колодка 3 модуля 10 мм2

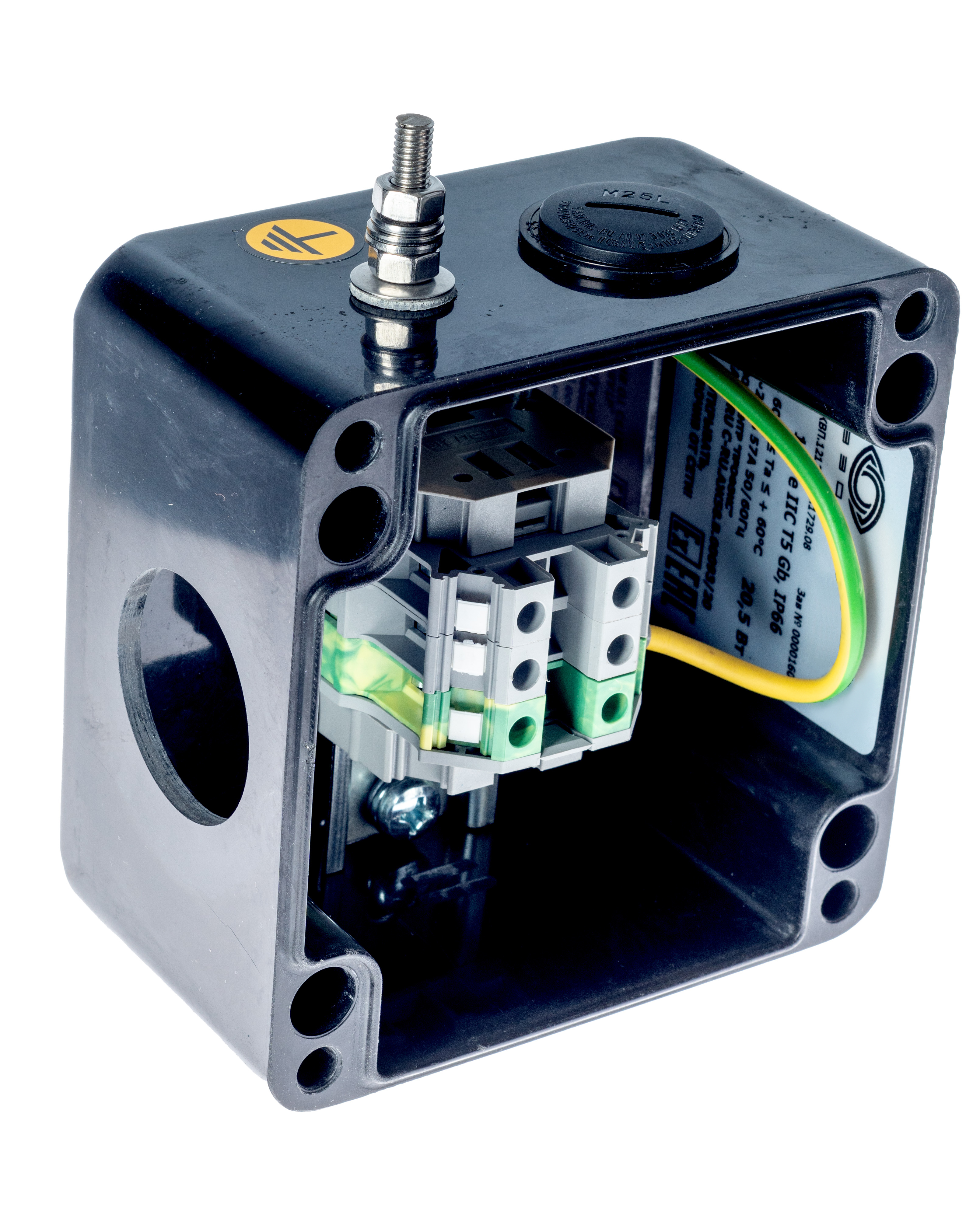

Коробка клеммная взрывозащищенная с индикацией типа Extherm sborka 1P/1L , выполненная на основе взрывозащищенной клеммной коробки из прессматериала КВП в оболочке 121209 (далее коробка) производства ООО «СПЕЦМАШ» с заводской маркировкой КВП.121209 (-60…+60)-1хПВЗ-Р25(Г)-1хВЗ-40/КР(В)-ИС22(З)-10,0х2+10,0х1РЕ Взрывозащищенная клеммная коробка из прессматериала на основе полиэфирных смол КВП, 123х123х90 мм, 1Ex e IIC Т3..Т6 Gb, IP66, ВРПТ.301172.013ТУ.

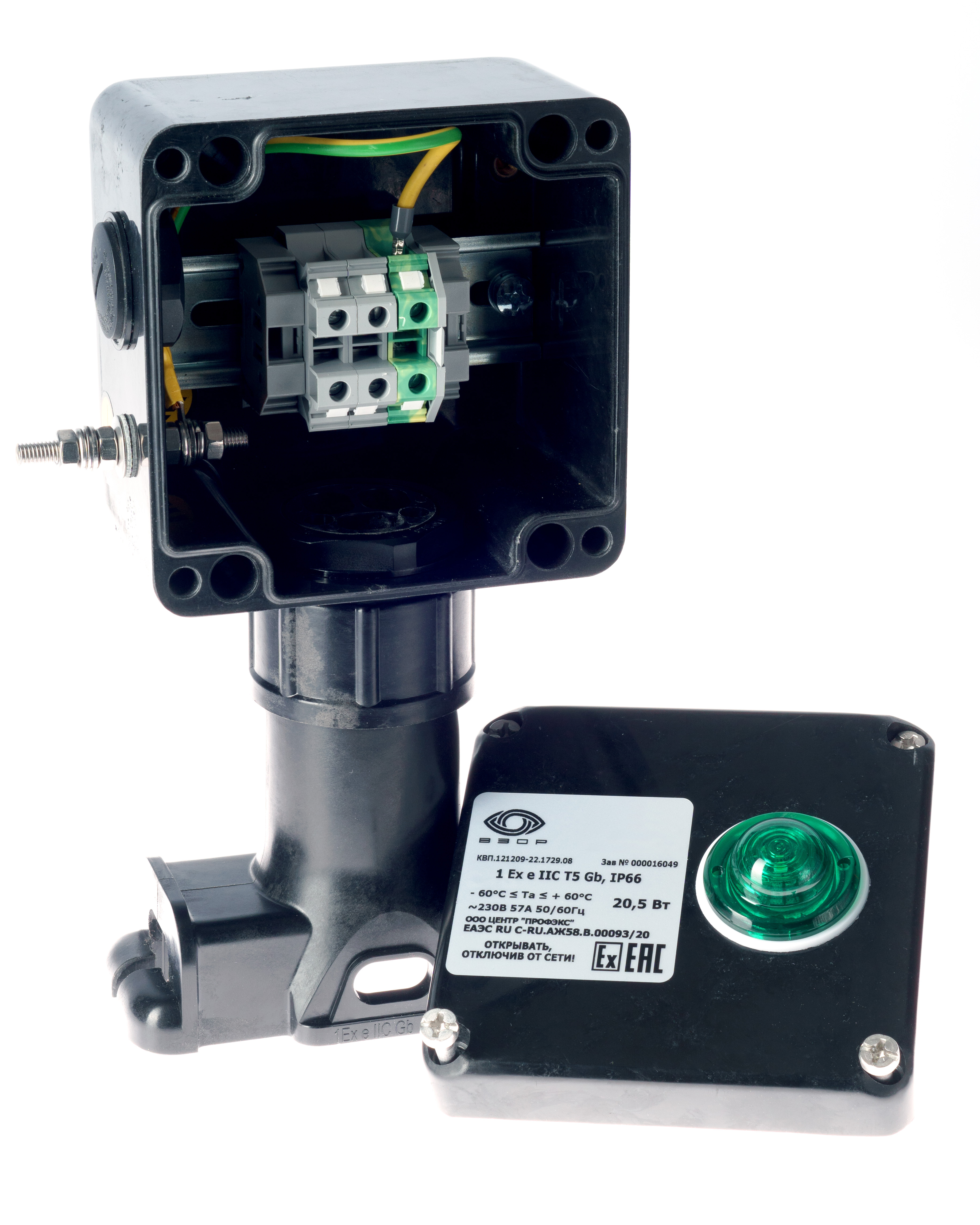

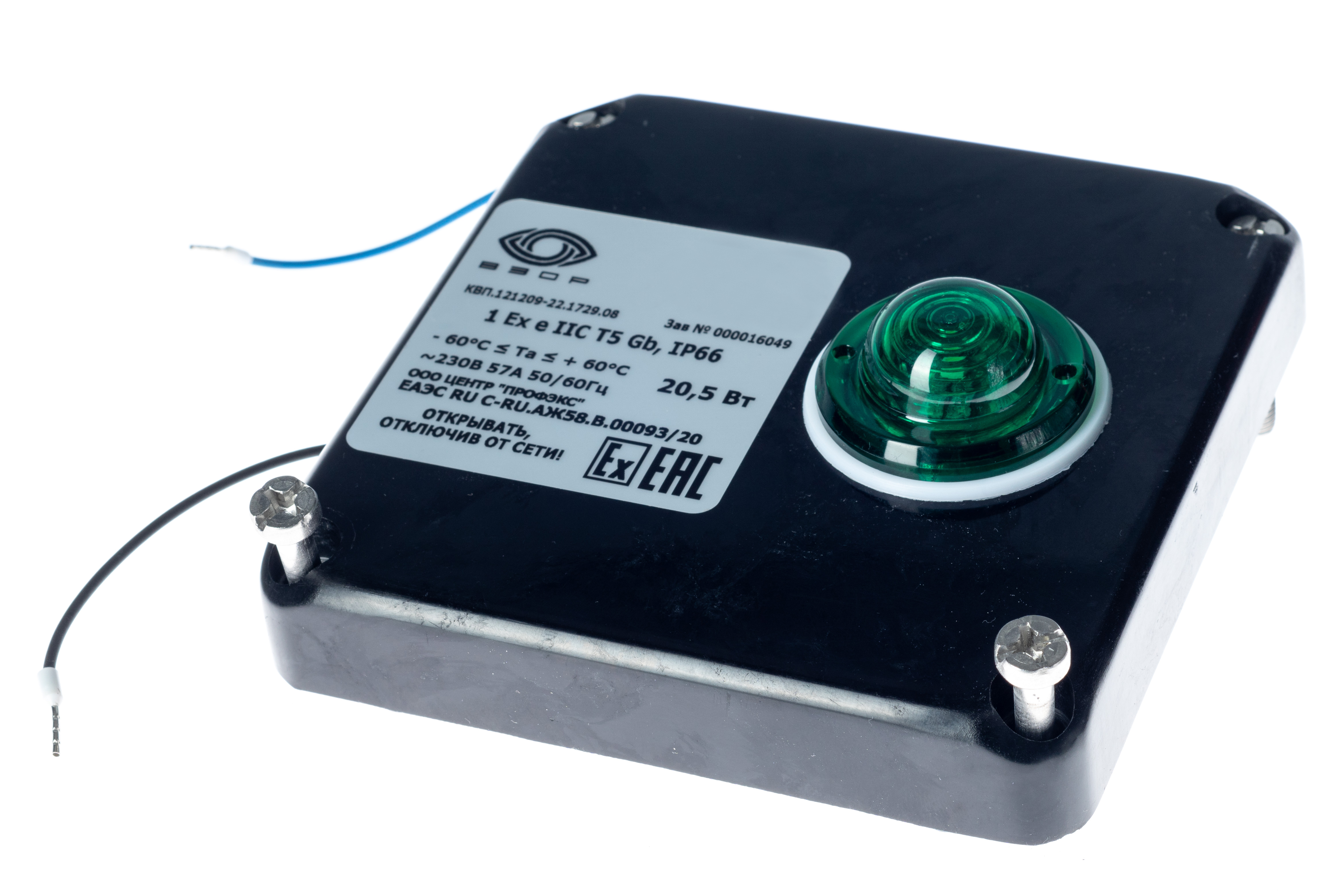

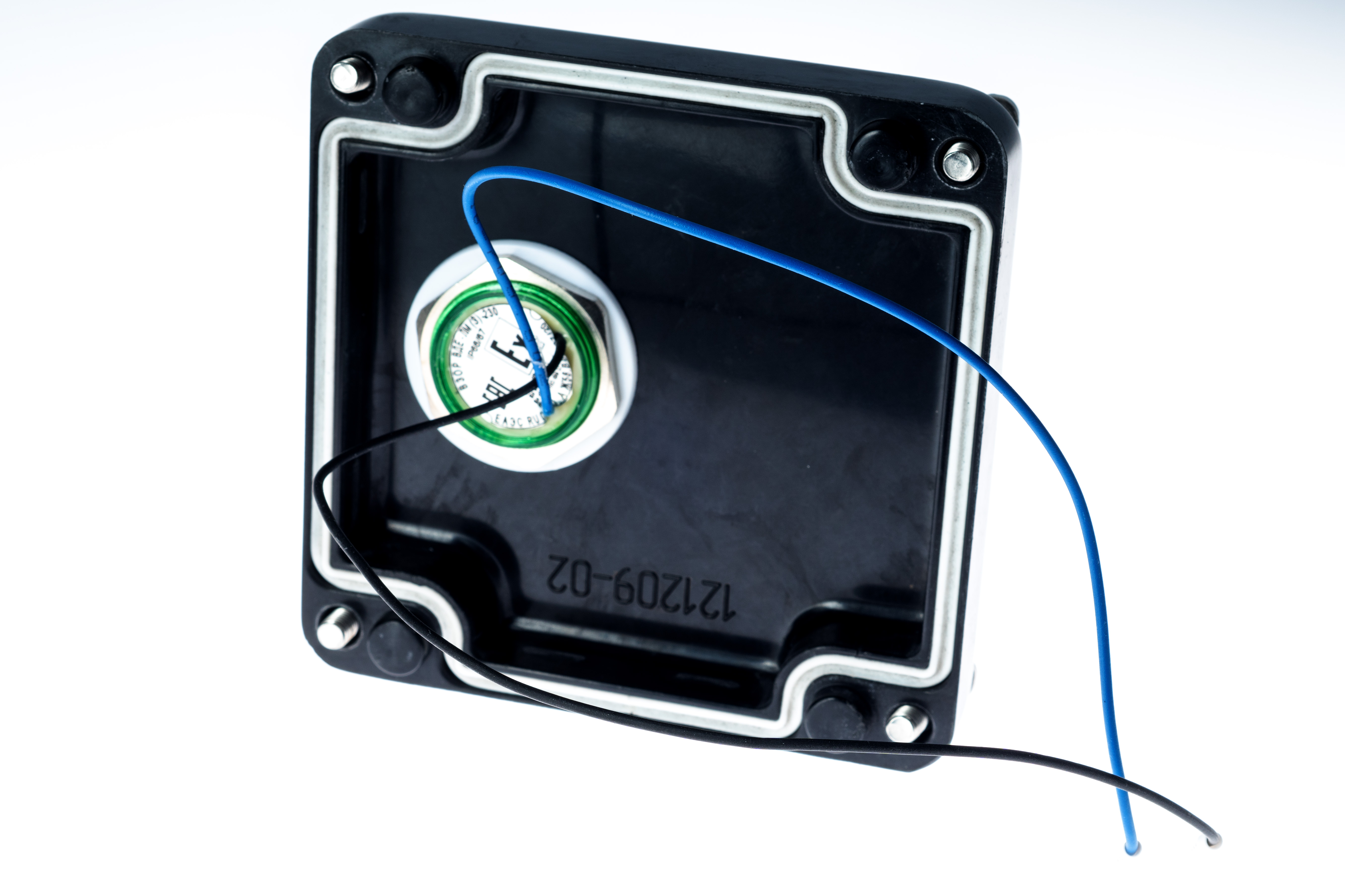

Коробка предназначена для визуальной индикации наличия питания на секции нагревательного кабеля параллельного сопротивления. Светящийся индикатор сигнализирует о наличии напряжения. Индикатор зеленого цвета.

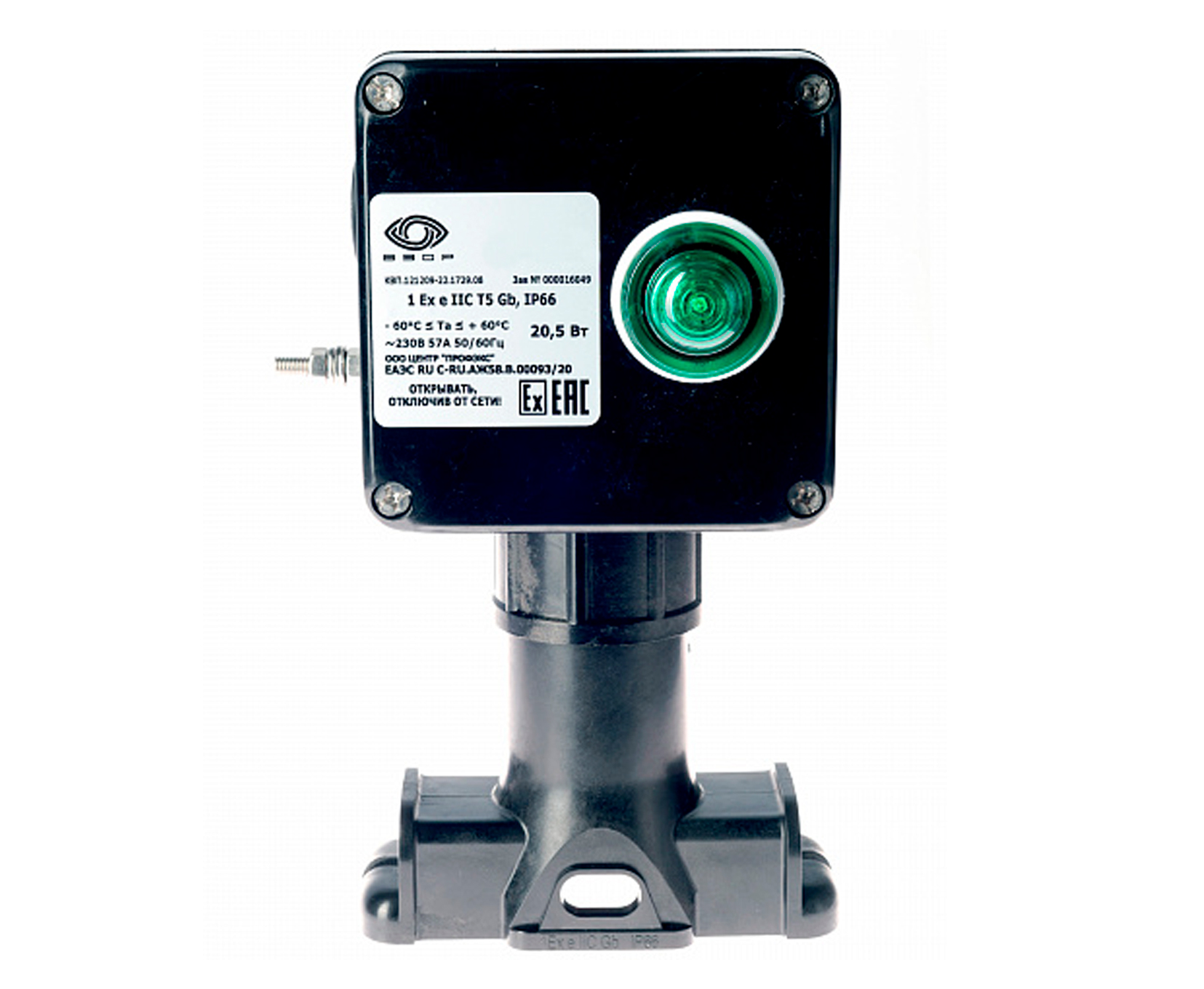

Коробка поставляется в стандартной комплектации и является «концевой». При установке кабельного ввода с присоединительной резьбой М25х1,5 (в комплект не входит) для подключения силового питающего ка-беля может использоваться для соединения нагревательного кабеля параллельного сопротивления с силовым кабелем питания и обеспечивать индикацию наличия питания на линии обогрева во взрывоопасных зонах или зонах общепромышленного назначения. Установка коробки производится непосредственно на поверхность обогреваемого трубопровода, резервуара и т.п.
Коробка соответствуют требованиям безопасности для взрывозащищенного оборудования по ТР ТС 012/2011, конструкция коробки выполнена по ГОСТ 31610.0-2014 (IEC 60079-0:2011), в соответствии с требованиями ГОСТ Р IEC 60079-1-2011, ГОСТ 31610.7-2012 (IEC 60079-7:2006), ГОСТ 31610.11-2014(IEC 60079-11:2011), ГОСТ Р МЭК 60079-18-2012, ГОСТ IEC 60079-31-2013 и отраслевых Правил безопасности.
Коробки выпускаются в корпусе из армированного полиэстера.Технические данные:
| Маркировка взрывозащиты по газу | 1Ex e IIC T6…T3 Gb X |
| Маркировка взрывозащиты по пыли | Ex tb IIIC T80°C…195°C Db |
| Рабочий диапазон температур окружающей среды | -60 ˚С ... +60˚С |
| Максимальная температура воздействия на опору коробки | +230°С |
| Номинальное напряжение | 400 В |
| Номинальный ток | 57 А |
| Степень пыле/влагозащиты | IP66 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ1/ХЛ1 |
| Размер коробки в сборе не более: |
247 x 159 x 106 мм |
