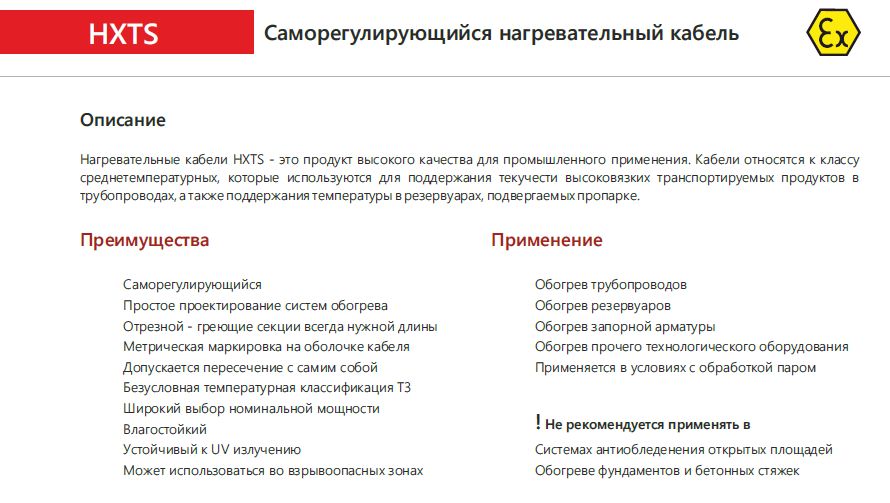

Нагревательные кабели HXTS - это продукт высокого качества для промышленного применения. Кабели относятся к классу среднетемпературных, используются для поддержания текучести высоковязких транспортируемых продуктов в трубопроводах, а также поддержания температуры в резервуарах, подвергаемых пропарке.

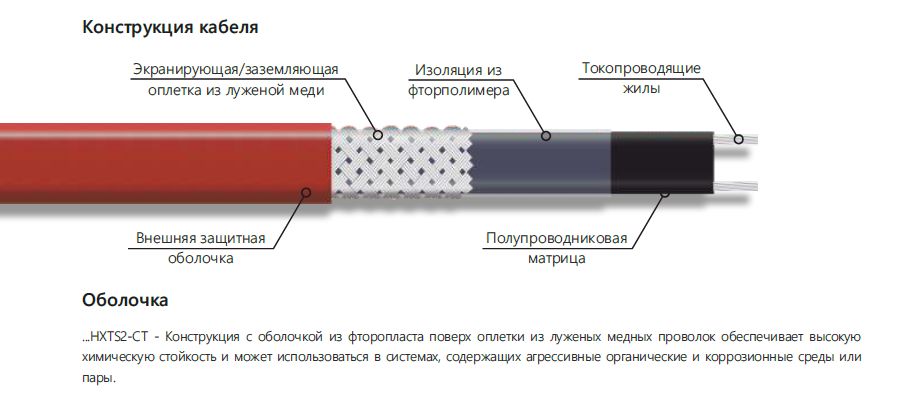

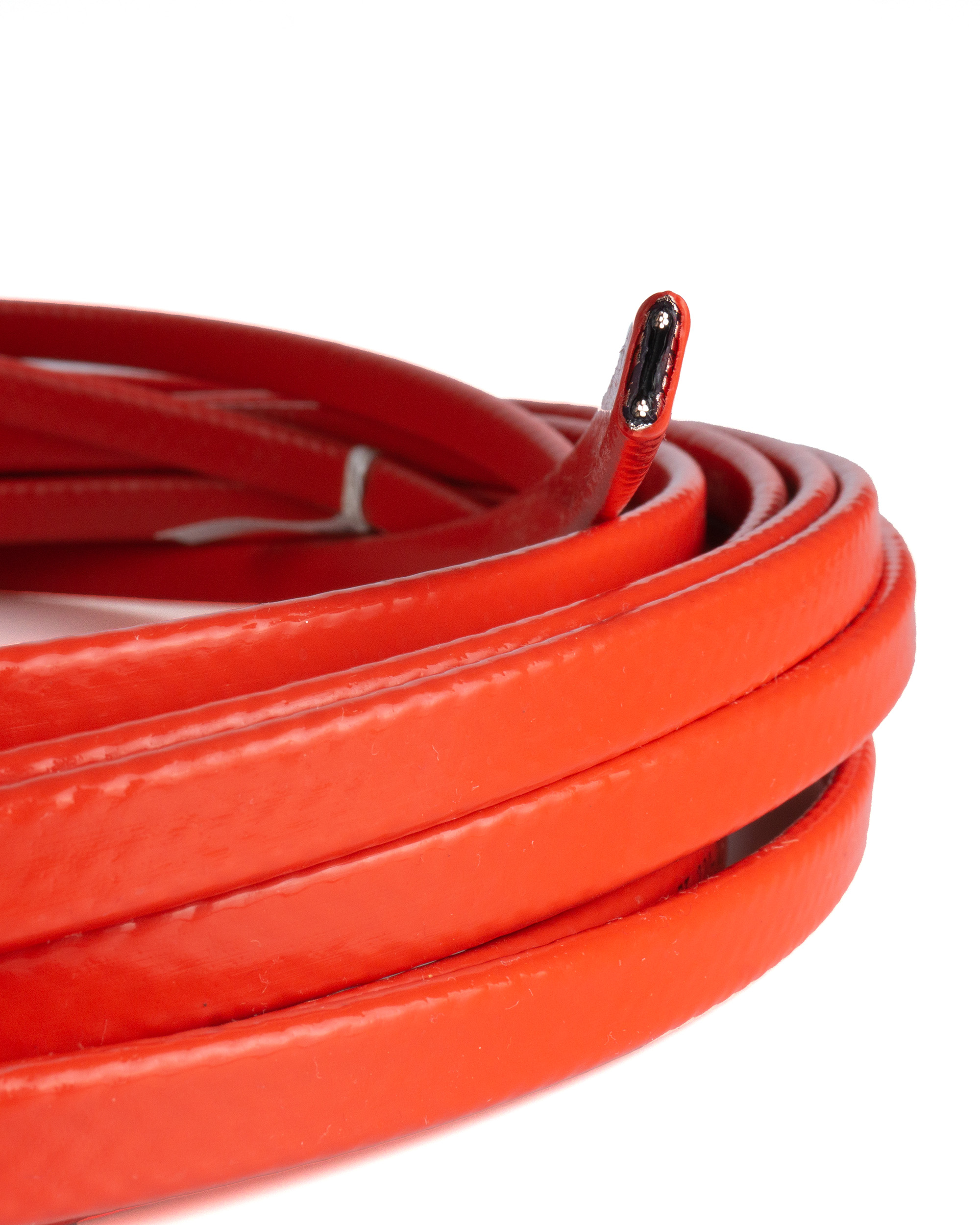

Конструкция кабеля
Преимущества:
- Саморегулирующийся
- Простое проектирование систем обогрева
- Отрезной - греющие секции всегда нужной длины

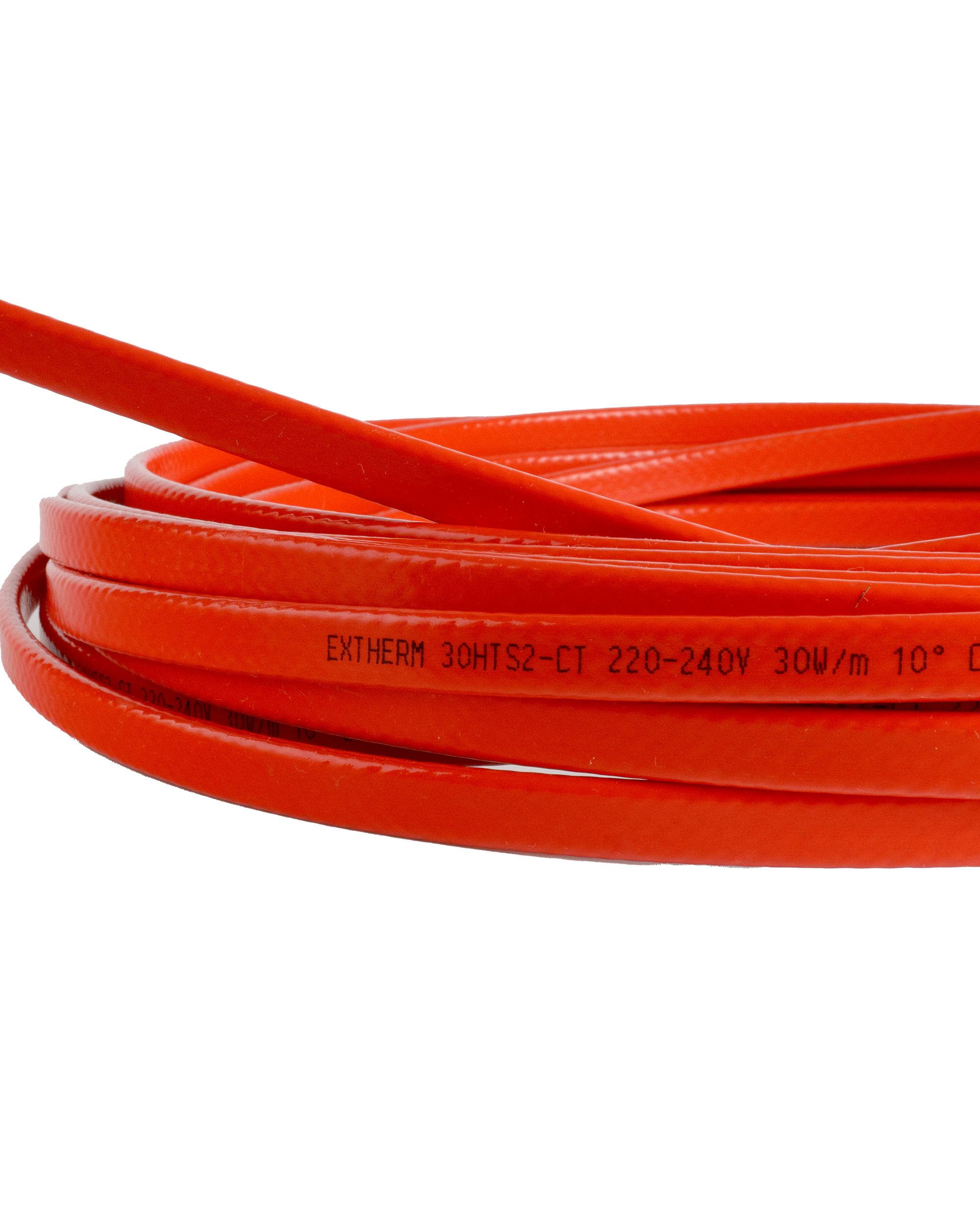

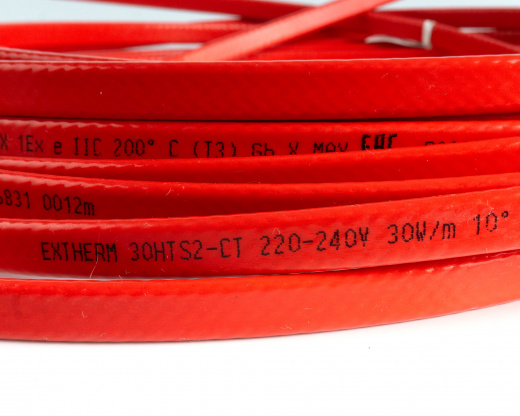

- Метрическая маркировка на оболочке кабеля
- Допускается пересечение с самим собой
- Безусловная температурная классификация T3
- Широкий выбор номинальной мощности
- Влагостойкий
- Устойчивый к UV излучению
- Может использоваться во взрывоопасных зонах
Применение:
- Обогрев трубопроводов
- Обогрев резервуаров
- Обогрев запорной арматуры
- Обогрев прочего технологического оборудования
- Применяется в условиях с обработкой паром
!Не рекомендуется применять в системах антиобледенения открытых площадей, обогреве фундаментов и бетонных стяжек.

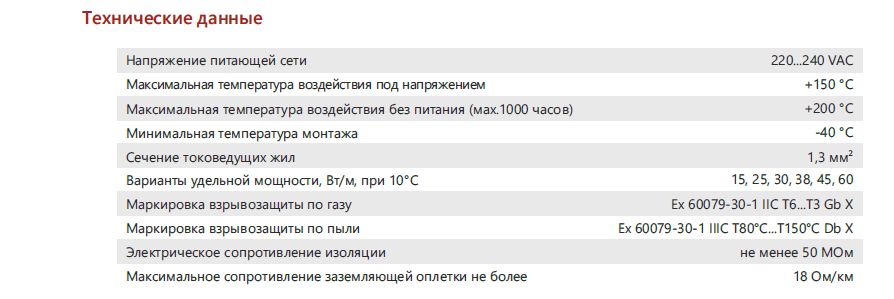

Технические данные:
| Напряжение питающей сети | 220...240 VAC |
| Максимальная температура воздействия под напряжением | +150°С |
| Максимальная температура воздействия без питания (мах.1000 часов) | +200°С |
| Минимальная температура монтажа | -40°С |
| Сечение токоведущих жил | 1,3 мм² |
| Варианты удельной мощности, Вт/м, при 10 ° С | 15, 25, 30, 38, 45, 60 |
| Маркировка взрывозащиты по газу | Ex 60079-30-1 IIC T6...T3 Gb X |
| Маркировка взрывозащиты по пыли | Ex 60079-30-1 IIIC T80°C...T150°С Db X |
| Электрическое сопротивление изоляции | не менее 50 МОм |
| Максимальное сопротивление экранирующей/заземляющей оплетки не более | 18 Ом/км |
Оболочка:
...HXTS2-CT - Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает высокую химическую стойкость и может использоваться в системах, содержащих агрессивные органические и коррозионные среды или пары.

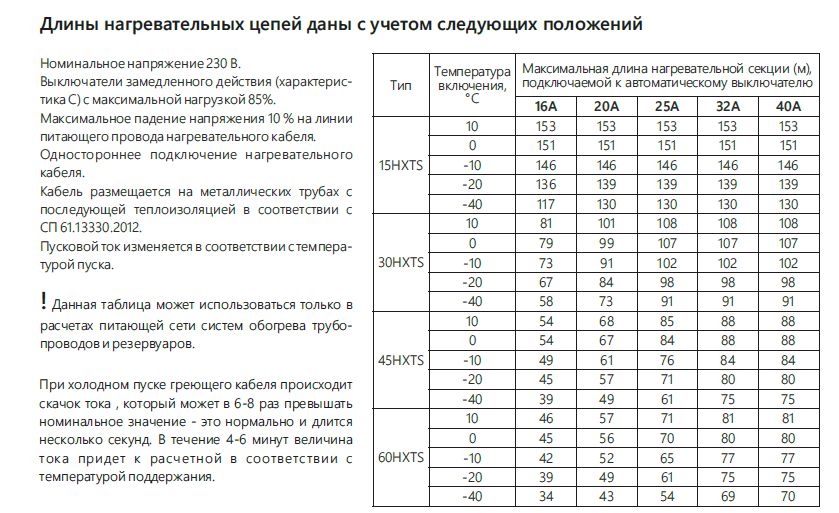

Длины нагревательных цепей даны c учетом следующих положений:
Номинальное напряжение 230 В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10% на линии питающего провода нагревательного кабеля. Одностороннее подключение нагревательного кабеля. Кабель размещается на металлических трубах с последующей теплоизоляцией в соответствии с СП 61.13330.2012. Пусковой ток изменяется в соответствии с температурой пуска.
!Данная таблица может использоваться только в расчетах питающей сети систем обогрева трубопроводов и резервуаров.
При холодном пуске греющего кабеля происходит скачок тока, который может в 6-8 раз превышать номинальное значение - это нормально и длится несколько секунд. В течение 4-6 минут величина тока придет к расчетной в соответствии с температурой поддержания.
| Тип |
Температура включения, °C |
Максимальная длина нагревательной секции (м), подключаемой к автоматическому выключателю | ||||
| 16А | 20А | 25А | 32А | 40А | ||
| 15HXTS | 10 | 153 | 153 | 153 | 153 | 153 |
| 0 | 151 | 151 | 151 | 151 | 151 | |
| -10 | 146 | 146 | 146 | 146 | 146 | |
| -20 | 136 | 139 | 139 | 139 | 139 | |
| -40 | 117 | 130 | 130 | 130 | 130 | |
|
30HXTS |
10 | 81 | 101 | 108 | 108 | 108 |
| 0 | 79 | 99 | 107 | 107 | 107 | |
| -10 | 73 | 91 | 102 | 102 | 102 | |
| -20 | 67 | 84 | 98 | 98 | 98 | |
| -40 | 58 | 73 | 91 | 91 | 91 | |
| 45HXTS | 10 | 54 | 68 | 85 | 88 | 88 |
| 0 | 54 | 67 | 84 | 88 | 88 | |
| -10 | 49 | 61 | 76 | 84 | 84 | |
| -20 | 45 | 57 | 71 | 80 | 80 | |
| -40 | 39 | 49 | 61 | 75 | 75 | |
|
60HXTS |
10 | 46 | 57 | 71 | 81 | 81 |
| 0 | 45 | 56 | 70 | 80 | 80 | |
| -10 | 42 | 52 | 65 | 77 | 77 | |
| -20 | 39 | 49 | 61 | 75 | 75 | |
| -40 | 34 | 43 | 54 | 69 | 70 | |

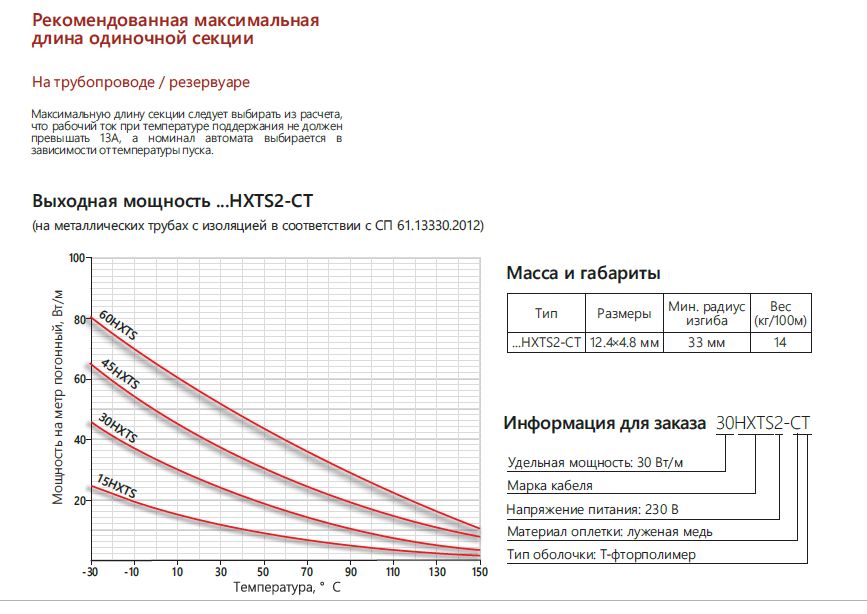

Рекомендованная максимальная длина одиночной секции:

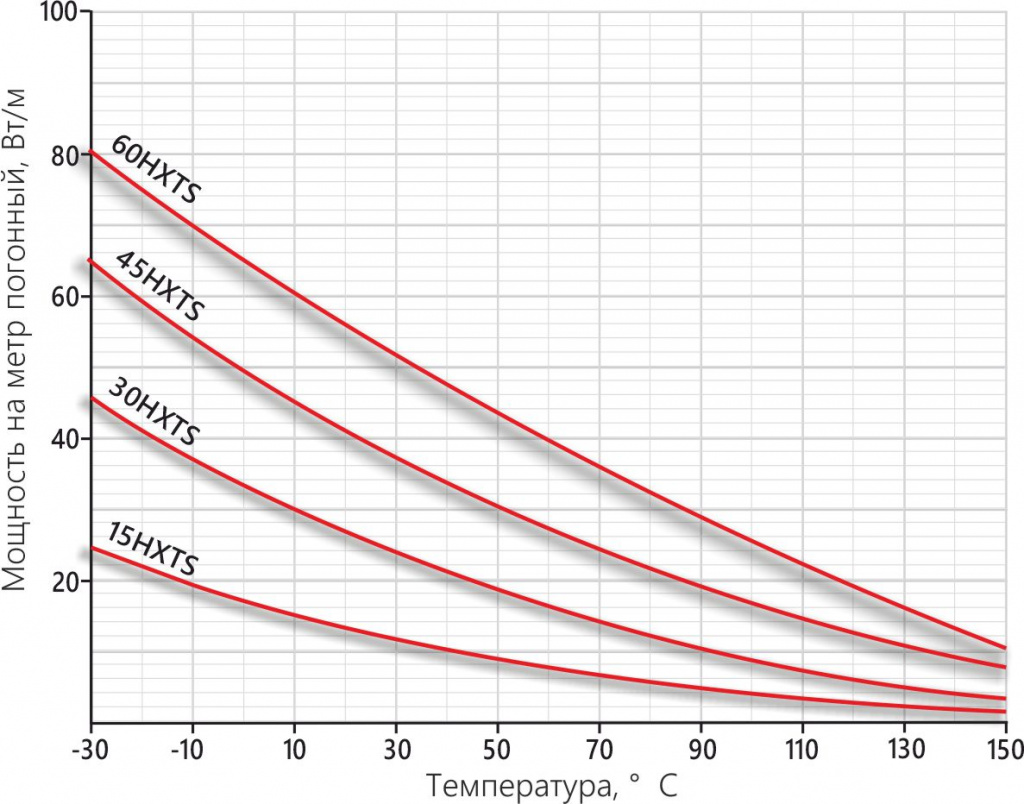

Выходная мощность ...HXTS-2CT
(на металлических трубах с изоляцией в соответствии с СП 61.13330.2012)
Масса и габариты
| Размеры | Мин.радиус изгиба | Вес (кг/100м) |
| 12,4x4,8 мм | 33 мм | 14 |
