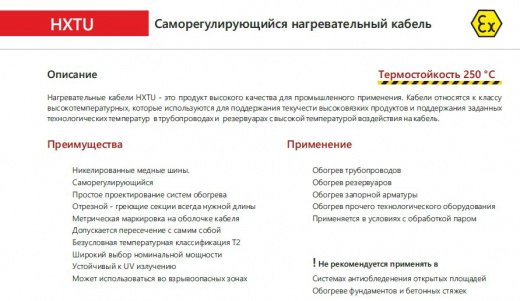

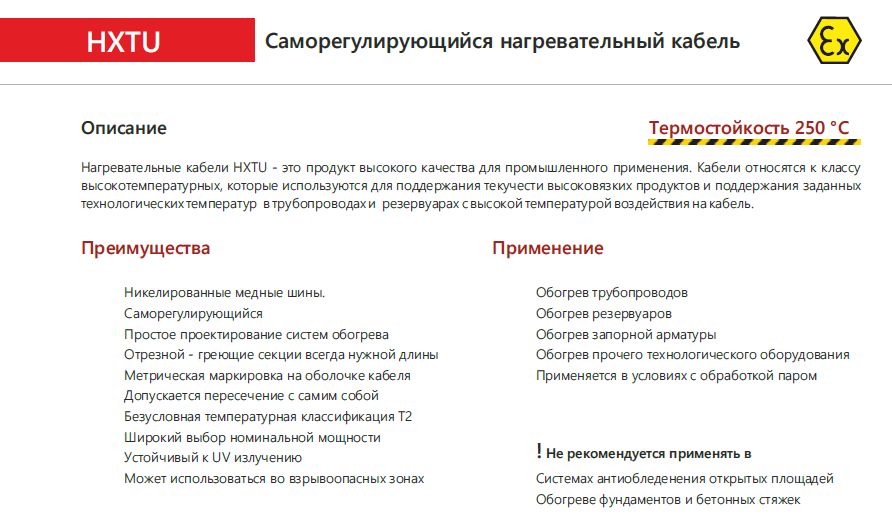

Extherm 60HXTU2-CT Саморегулирующийся нагревательный кабель промышленного применения (трубы, узлы, резервуары) 60 Вт/м, 16AWG, фторопласт

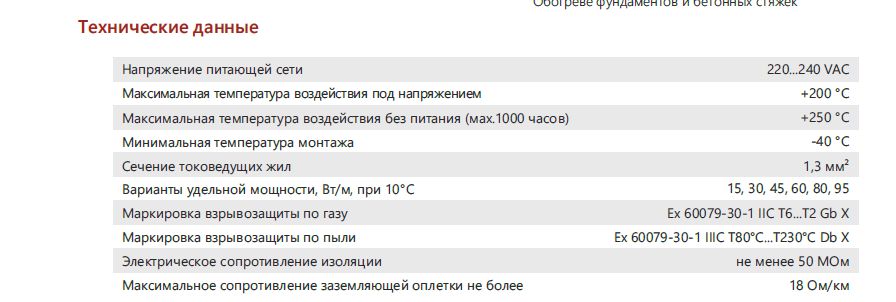

Технические данные:

Напряжение питающей сети	220...240 VAC
Максимальная температура воздействия под напряжением	+200°С
Максимальная температура воздействия без питания (мах.1000 часов)	+250°С
Минимальная температура монтажа	-40°С
Сечение токоведущих жил	1,3 мм²
Варианты удельной мощности, Вт/м, при 10 ° С	15, 30, 45, 60, 80, 95
Маркировка взрывозащиты по газу	Ex 60079-30-1 IIC T6...T2 Gb X
Маркировка взрывозащиты по пыли	Ex 60079-30-1 IIIC T80°C...T230°С Db X
Электрическое сопротивление изоляции	не менее 50 МОм
Максимальное сопротивление экранирующей/заземляющей оплетки не более	18 Ом/км

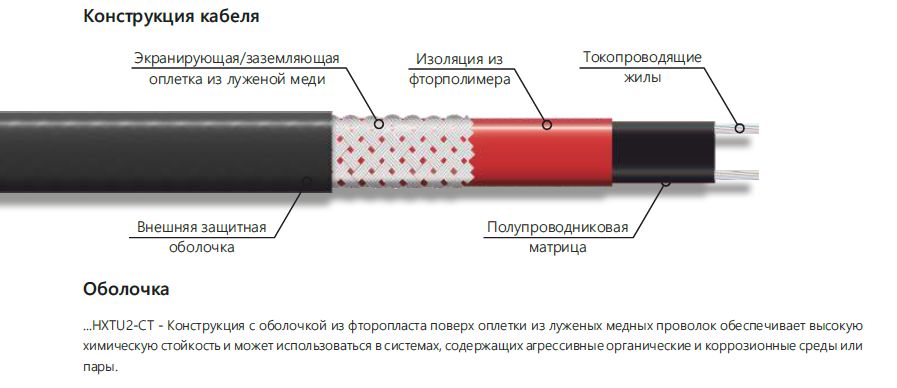

Оболочка:

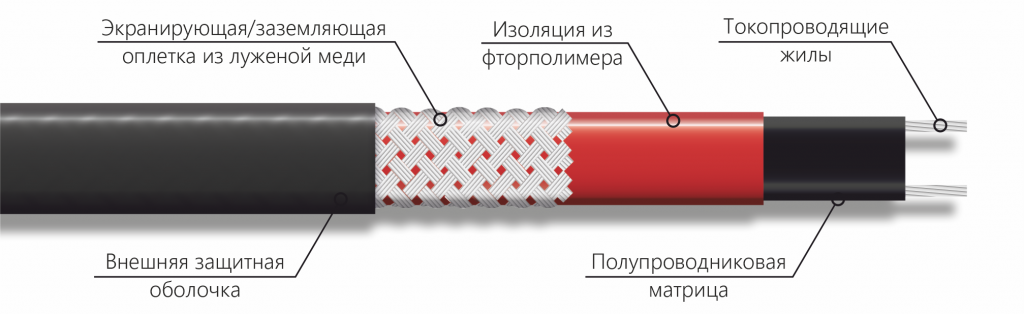

...HXTU2-CT - Конструкция с оболочкой из фторопласта поверх оплетки из луженых медных проволок обеспечивает высокую химическую стойкость и может использоваться в системах, содержащих агрессивные органические и коррозионные среды или пары.

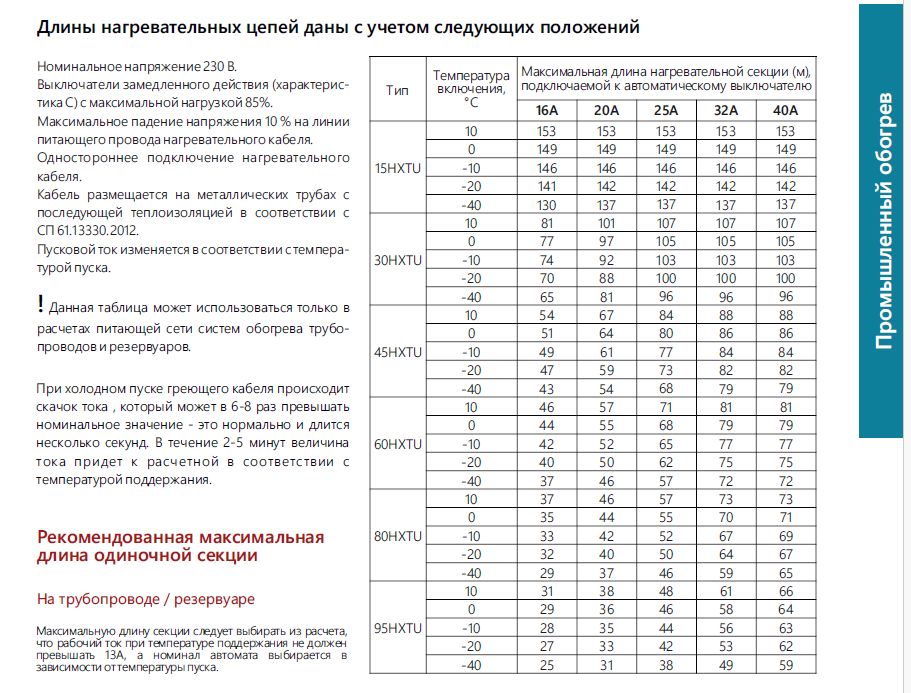

Длины нагревательных цепей даны c учетом следующих положений:

Номинальное напряжение 230 В. Выключатели замедленного действия (характеристика C) с максимальной нагрузкой 85%. Максимальное падение напряжения 10% на линии питающего провода нагревательного кабеля. Одностороннее подключение нагревательного кабеля. Кабель размещается на металлических трубах с последующей теплоизоляцией в соответствии с СП 61.13330.2012. Пусковой ток изменяется в соответствии с температурой пуска.

!Данная таблица может использоваться только в расчетах питающей сети систем обогрева трубопроводов и резервуаров.

При холодном пуске греющего кабеля происходит скачок тока, который может в 6-8 раз превышать номинальное значение - это нормально и длится несколько секунд. В течение 2-5 минут величина тока придет к расчетной в соответствии с температурой поддержания.

Тип	Температура включения, °C	Максимальная длина нагревательной секции (м), подключаемой к автоматическому выключателю
		16А	20А	25А	32А	40А
15HXTU	10	153	153	153	153	153
	0	149	149	149	149	149
	-10	146	146	146	146	146
	-20	141	142	142	142	142
	-40	130	137	137	137	137
30HXTU	10	81	101	107	107	107
	0	77	97	105	105	105
	-10	74	92	103	103	103
	-20	70	88	100	100	100
	-40	65	81	96	96	96
45HXTU	10	54	67	84	88	88
	0	51	64	80	86	86
	-10	49	61	77	84	84
	-20	47	59	73	82	82
	-40	43	54	68	79	79
60HXTU	10	46	57	71	81	81
	0	44	55	68	79	79
	-10	42	52	65	77	77
	-20	40	50	62	75	75
	-40	37	46	57	72	72
80HXTU	10	37	46	57	73	73
	0	35	44	55	70	71
	-10	33	42	52	67	69
	-20	32	40	50	64	67
	-40	29	37	46	59	65
95HXTU	10	31	38	48	61	66
	0	29	36	46	58	64
	-10	28	35	44	56	63
	-20	27	33	42	53	62
	-40	25	31	38	49	59

Рекомендованная максимальная длина одиночной секции:

Максимальную длину секции следует выбирать из расчета, что рабочий ток при температуре поддержания не должен превышать 13А, а номинал автомата выбирается в зависимости от температуры пуска.

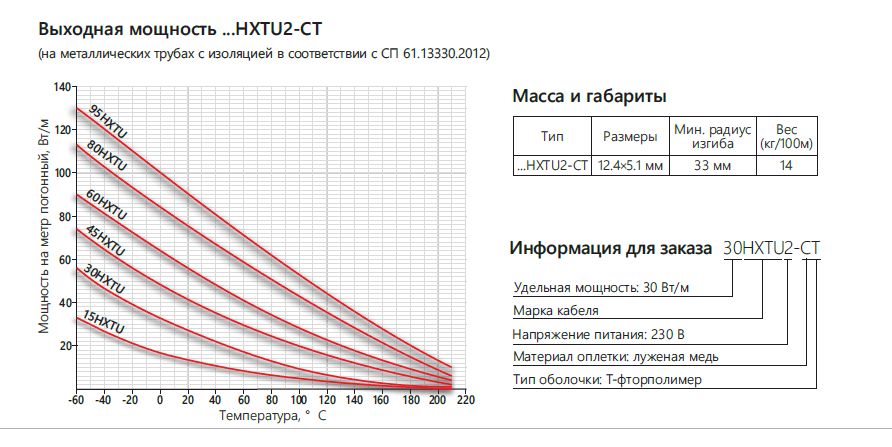

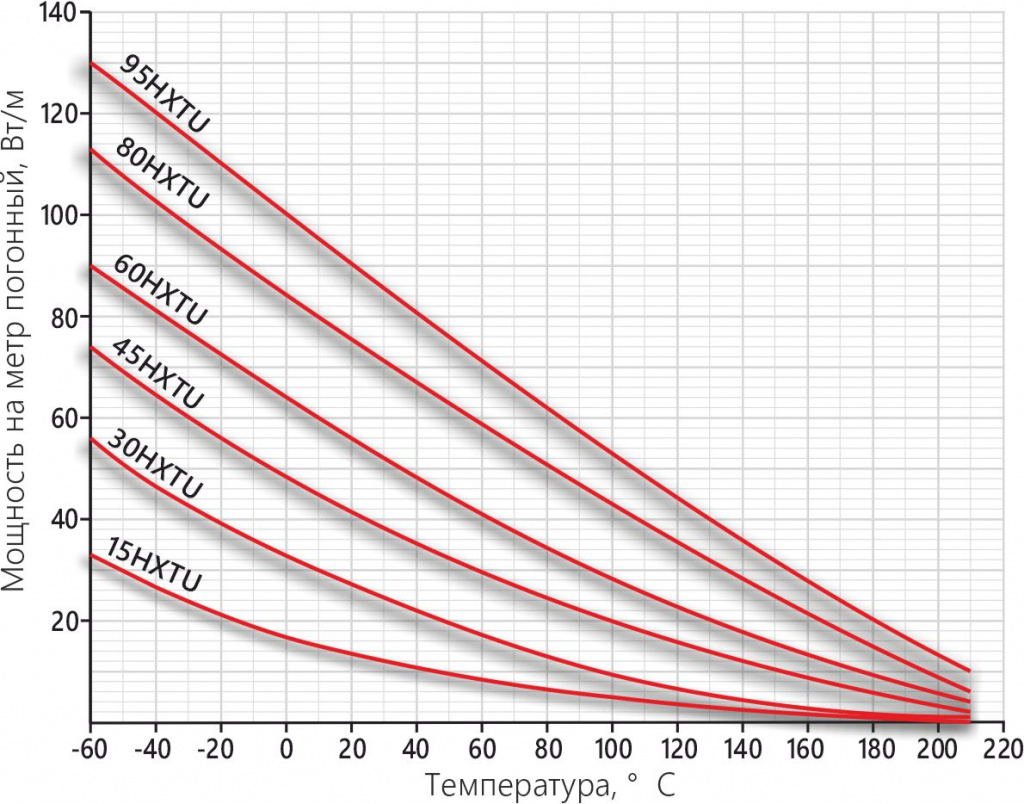

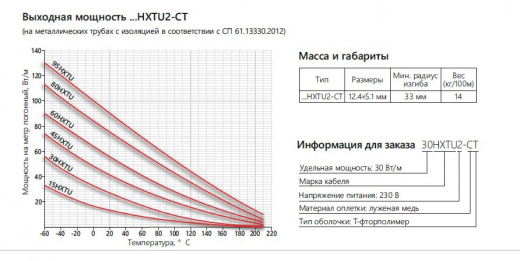

Выходная мощность ...HXTU-2CT
(на металлических трубах с изоляцией в соответствии с СП 61.13330.2012)

Масса и габариты

Размеры	Мин.радиус изгиба	Вес (кг/100м)
12,4x5,1 мм	33 мм	14
